Поставщик
|
Edmund Optics |
|
Артикул
|
56-987 |
|
Типы изделий
|
объективы |
|
Max оптическое увеличение (К), крат
|
10 |
|
Min оптическое увеличение (К), крат
|
10 |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Производитель
|
Mitutoyo |
|
Стиль
|
Finite Conjugate |
|
Примечание
|
Image is formed 280mm from specimen (170mm from the mounting flange) |
|
Поле зрения, диаметр полевого окуляра 18 (мм)
|
1.8 |
|
Поле зрения, диаметр полевого окуляра 24 (мм)
|
2.4 |
|
Глубина резкости (мкм)
|
6.2 |
|
Разрешающая способность (мкм)
|
1.31 |
|
Рабочее расстояние (мм)
|
51 |
|
Вес (г)
|
95 |
|
Тип
|
Microscope Objective |
|
Монтажная резьба
|
M26 x 36 TPI |
|
Числовая апертура NA
|
0.21 |
|
Максимальный диаметр (мм)
|
30.0 |
|
Увеличение
|
10X |
|
Длина (мм)
|
59.00 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
0.88mm |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
0.64mm |
Описание

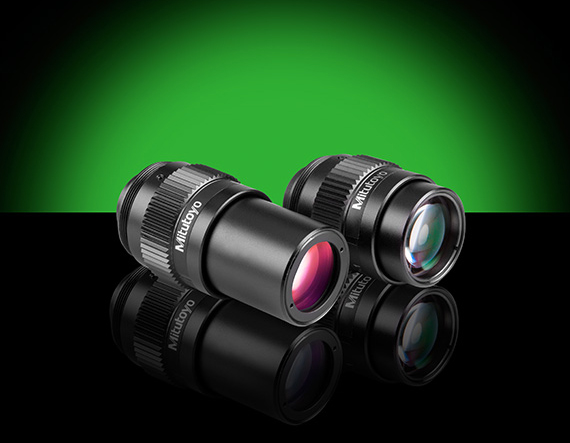

Телецентрический объектив Mitutoyo 10X предназначен для детального анализа очень мелких структур, включая полупроводниковые дорожки, тонкоплёночные покрытия, микроконтакты и поверхностные дефекты. На увеличении 10X становятся различимы элементы, недоступные для менее кратных объективов, что делает этот артикул необходимым для задач с повышенными требованиями к разрешению в сочетании с телецентрическими преимуществами.
Сохранение телецентрической схемы на 10X важно именно потому, что при столь высоком увеличении любые перспективные искажения или масштабные отклонения по глубине объекта сразу становятся заметными в результатах измерений. Объектив Mitutoyo устраняет эту проблему, обеспечивая постоянное пространственное соответствие между изображением и реальными размерами объекта в плоскости фокуса.
Большое рабочее расстояние серии Mitutoyo выгодно отличает её от обычных микроскопных объективов аналогичного увеличения, у которых расстояние до образца составляет лишь доли миллиметра. Для 10X это означает возможность работы с освещением под углом, коаксиальной подсветкой и даже с механическими инструментами в поле зрения, что в традиционной микроскопии потребовало бы специальных решений.
Артикул 56-987 применяется в инспекции микроэлектроники, анализе дефектов поверхности, лабораторных исследованиях материалов, точном измерении микродеталей и настройке микромеханических систем. Он подходит как для стационарных измерительных стендов, так и для встраивания в автоматизированные производственные модули контроля.
Характеристики
- Бренд: Edmund Optics
- Артикул: 56-987
- Телецентрический объектив Mitutoyo
- первичное увеличение: 10X
Отрасли применения
- Машинное зрение и автоматизированный контроль качества
- Прецизионная метрология и измерение размеров деталей
- Инспекция электроники и полупроводниковых компонентов
- Контроль печатных плат и микросборок
- Роботизированные системы захвата и сортировки
- Научные и лабораторные измерительные установки
