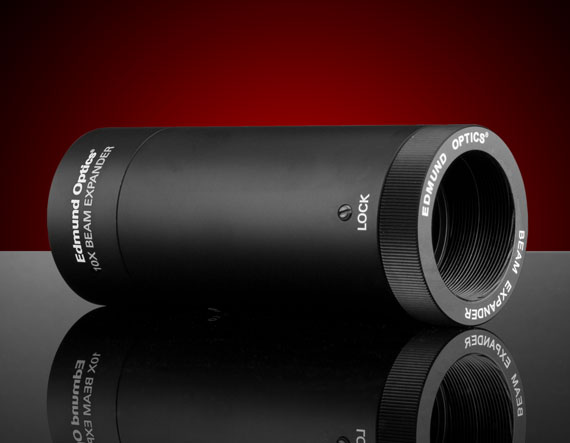

Расширитель пучка Arcturus™ для HeNe лазера, расширение луча: 10X

Описание

Расширитель пучка серии Arcturus предназначен для увеличения диаметра коллимированного лазерного пучка гелий-неонового (HeNe) лазера в десять раз (10X). Конструктивно устройство представляет собой систему из нескольких линз, собранных в едином корпусе по телескопической схеме — как правило, по схеме Галилея или Кеплера, — которая изменяет расходимость и диаметр пучка, сохраняя при этом его коллимацию. Расширение пучка приводит к пропорциональному уменьшению угловой расходимости, что особенно важно при передаче лазерного излучения на большие расстояния или при фокусировке в минимально возможное пятно с помощью последующей оптики. Корпус устройства обычно оснащён резьбовым посадочным местом для установки непосредственно на выходное окно лазера. Помимо изменения диаметра пучка, подобные расширители позволяют уменьшить плотность мощности излучения на выходной оптике последующих компонентов схемы, что снижает риск оптического повреждения чувствительных элементов при работе с относительно узким исходным пучком гелий-неонового лазера.

Характеристики

• Кратность расширения пучка: 10X
• Совместимость: HeNe лазеры
• Серия: Arcturus
• Тип: телескопическая линзовая система
• Назначение: увеличение диаметра и снижение расходимости лазерного пучка
• Оптическая схема: многолинзовая коллимирующая система
• Эффект: снижение расходимости пропорционально кратности расширения

Отрасли применения

Расширители пучка такого типа применяются в интерферометрии, голографии, юстировке оптических систем, а также в промышленных и научных лазерных установках, где необходимо получить пучок большого диаметра с минимальной расходимостью для последующей точной фокусировки или для контроля выравнивания оптических трактов. Также расширители пучка используются при калибровке измерительных приборов и в системах позиционирования, где требуется равномерно освещённое пятно большого диаметра.

Описание семейства продуктов

• Покрытие AR для гелий-неонового лазера с длиной волны 633 нм
• Доступно фиксированное увеличение от 3X до 20X
• Расхождение регулируется с помощью невращающейся оптики

TECHSPEC^® Расширители пучка Arcturus™ HeNe предлагают высокоэффективные оптические конструкции, упакованные в прецизионную оптико-механическую платформу. Два полных оборота регулировочной гайки обеспечивают плавное движение оптики для изменения светосилы от коллимированной до минимальной дистанции фокусировки 1,2 метра. Точный механизм регулировки предотвращает вращение оптики, что помогает поддерживать точность прицеливания и минимальную аберрацию луча. Регулировочный замок фиксирует положение. Расширители луча TECHSPEC Arcturus HeNe легко крепятся к креплениям с метрической и английской резьбой. Четыре резьбовых отверстия (два M6 с межцентровым расстоянием 25 мм и два ¼-20 с межцентровым расстоянием 1 дюйм) расположены в середине узла для монтажа.

Примечание. Это семейство продуктов ранее называлось TECHSPEC DA Fixed HeNe Beam Expanders.

Для более чувствительных к стоимости приложений Edmund Optics также предлагает расширители пучка TECHSPEC Scorpii™ Nd:YAG. Для приложений, в которых приемлема вращающаяся оптика, доступны линейные расширители луча TECHSPEC Vega™ и широкополосные расширители луча TECHSPEC Vega™. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis™ Nd:YAG или широкополосные расширители луча TECHSPEC Draconis®. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.
