Расширитель лазерного пучка Vega™, расширение луча: 10X, покрытие для 405 нм

Описание

Расширитель лазерного пучка Vega™ 37-999 от Edmund Optics предназначен для увеличения диаметра лазерного пучка в 10 раз на рабочей длине волны 405 нм. Устройство построено по схеме Галилея с использованием отрицательной и положительной линз, что обеспечивает компактность и минимальные аберрации. Оптика покрыта просветляющим покрытием, оптимизированным для 405 нм, что снижает потери и повышает пропускание. Корпус изготовлен из анодированного алюминия и имеет резьбовые соединения для точной юстировки. Расширитель позволяет регулировать расходимость пучка в небольших пределах, обеспечивая оптимальную коллимацию. Он подходит для использования с фиолетовыми лазерными диодами и другими источниками на 405 нм, включая лазеры с мощностью до нескольких ватт. Устройство поставляется в готовом к использованию виде и совместимо со стандартными оптическими держателями. Благодаря 10-кратному расширению снижается плотность мощности на последующих элементах, уменьшается расходимость и улучшается фокусировка на больших расстояниях.

Характеристики

• Тип: расширитель лазерного пучка
• Коэффициент расширения: 10X
• Рабочая длина волны: 405 нм
• Схема: Галилея
• Просветляющее покрытие
• Компактный корпус
• Регулировка расходимости
• Совместимость с лазерами до нескольких ватт
• Анодированный алюминий

Отрасли применения

Расширитель Vega™ 10X используется в лазерных системах на 405 нм для увеличения диаметра пучка с целью снижения плотности мощности, уменьшения расходимости и улучшения фокусировки. Он применяется в лазерной литографии, микрообработке, системах контроля и в научных экспериментах с фиолетовыми лазерами. В промышленности расширитель востребован в устройствах лазерной маркировки и резки, где требуется точное управление диаметром пучка. Благодаря компактной конструкции он легко интегрируется в существующие установки. Также используется в биомедицинских приборах для формирования пучка в лазерной терапии и диагностике.

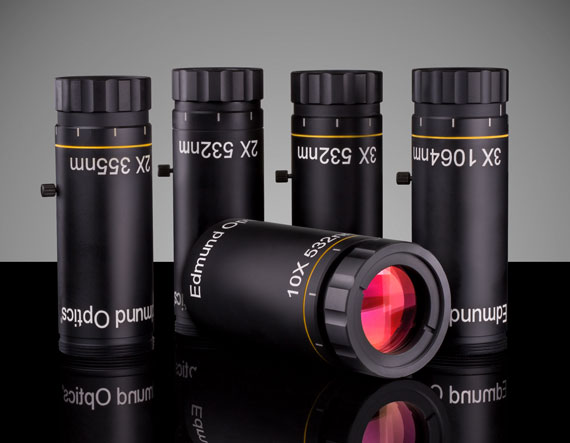

Описание семейства продуктов

• Просветляющее покрытие для лазерных длин волн: 266 нм, 355 нм, 405 нм, 532 нм, 1 064 нм и 1 940 нм.
• Доступно фиксированное увеличение от 1,5 до 20 крат.
• Расхождение регулируется поворотной оптической системой

TECHSPEC^® Vega™ предназначены для требовательных лазерных приложений, включая лазерную обработку материалов, медицину и исследования. Эти компактные расширители луча оптимизированы для обычных длин волн лазеров, включая длины волн Nd:YAG, для обеспечения высокой производительности передающегося волнового фронта, при этом конструкция обеспечивает погрешность передаваемого волнового фронта λ/10. Для обеспечения совместимости с мощными лазерами эти расширители луча разработаны таким образом, чтобы предотвратить фокусировку фантомных изображений на внутренних поверхностях. Расширители линейного луча TECHSPEC Vega Laser легко монтируются с резьбой M30 x 1 и обеспечивают отличное соотношение цены и качества как при покупке отдельных единиц, так и при массовой интеграции.

Примечание. Это семейство продуктов ранее называлось TECHSPEC DA Laser Line Beam Expanders.

Также доступны широкополосные расширители луча TECHSPEC® Vega™. Для более чувствительных к стоимости приложений Edmund Optics также предлагает расширители пучка TECHSPEC Scorpii™ Nd:YAG. Для гелий-неоновых лазеров доступны расширители пучка TECHSPEC Arcturus™ HeNe. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis™ Nd:YAG или широкополосные расширители луча TECHSPEC Draconis®. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.

Версии на 532 нм совместимы с популярными лазерными приложениями с длиной волны 515 нм, а версии на 1064 нм идеально подходят для использования с лазерными приложениями на длинах волн 1 030 нм, 1 070 нм и 1 080 нм.
