Поставщик
|
Edmund Optics |
|
Артикул
|
13-432 |
|
Покрытие
|
VIS |
|
Рабочий диапазон
|
430-670 нм |
|
Особенности
|
широкополосные |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Среднее отражение (%)
|
65 |
|
Средняя величина пропускания (%)
|
25 ±5 |
|
|Абсолютная передача (%)
|
25 ±10 |
|
Зависимость пропускания от поляризации |Ts-Tp
|
<6% |
|
Тип
|
Non-Polarizing Beamsplitter |
|
Конструкция
|
Cube |
|
Чистая апертура (%)
|
>90 |
|
Скос
|
Protective bevel as needed |
|
Отклонение луча (угл. Мин.)
|
≤2 |
|
Спецификация покрытия
|
R<sub>avg</sub> <0.5% @ 430 - 670nm |
|
Покрытие
|
VIS |
|
Коэффициент отражения / передачи (R / T)
|
70/30 |
|
Диапазон длин волн (нм)
|
430 - 670 |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Размеры (мм)
|
10.0 x 10.0 x 10.0 ±0.1 |
Описание
Широкополосный кубический светоделитель предназначен для неполяризующего разделения оптического пучка в диапазоне 430–670 нм. Сторона куба составляет 10 мм, а номинальное соотношение отражения и пропускания равно 70/30. Большая доля падающей мощности направляется в отражённый канал, а меньшая проходит прямо, что удобно для отвода контрольного или измерительного сигнала.
Кубическая конструкция формируется соединением двух прямоугольных призм, между которыми расположен светоделительный слой. Внутреннее покрытие защищено от прямого контакта с окружающей средой и механических воздействий. Компактный размер позволяет устанавливать элемент в небольшие камеры, микроскопические модули, интерферометры и измерительные головки.
Номинальное отношение 70/30 зависит от длины волны, угла падения и состояния поляризации. При точных измерениях необходимо учитывать эти факторы и выполнять калибровку каналов. Куб устанавливают в оправу без давления на оптические грани. Для снижения обратных отражений и паразитных интерференционных полос выбирают правильную ориентацию относительно источника и детекторов.
Характеристики
- Тип: широкополосный неполяризующий кубический светоделитель.
- Рабочий диапазон: 430–670 нм.
- Размер стороны: 10 мм.
- Номинальное отношение отражения/пропускания: 70/30.
- Конструкция: куб с внутренним светоделительным слоем.
- Оптическая функция: разделение входного пучка на два канала.
- Назначение: создание основного и контрольного оптических трактов.
- Особенности: компактность и защищённое внутреннее покрытие.
Отрасли применения
- Интерферометрия.
- Флуоресцентная микроскопия.
- Контроль мощности лазера.
- Оптическая метрология.
- Компактные камеры и проекторы.
- Учебные фотонные стенды.
Описание семейства продуктов
- Низкая зависимость от поляризации: |Ts-Tp|<6%
- Изготовлен из прямоугольных призм с высокой точностью
- Лицевые поверхности с покрытием BBAR для максимальной эффективности
- Также доступны C-образные светоделители видимого и ближнего ИК-диапазонов

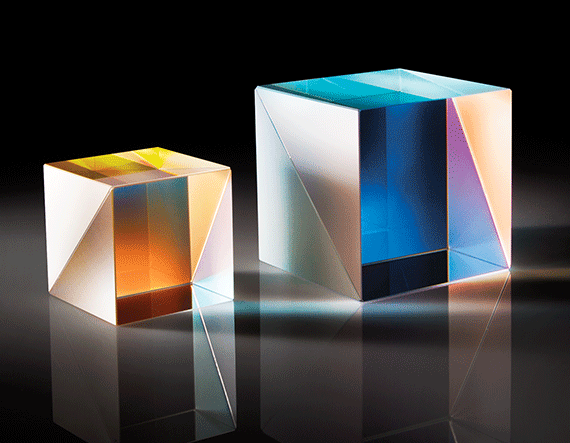

Широкополосные неполяризующие кубические светоделители TECHSPEC® состоят из пары прецизионных высокоточных прямоугольных призм, склеенных вместе с металлическим диэлектрическим покрытием на гипотенузе одной из призм. Низкая поляризационная зависимость металлического диэлектрического гибридного покрытия позволяет передавать и отражать состояния S- и P-поляризации в пределах 6% друг от друга. Эти светоделители являются спектрально плоскими в заданных диапазонах длин волн, уменьшая эффекты, вызванные изменениями угла падения или сходящимися/расходящимися лучами.
