Поставщик
|
Edmund Optics |
|
Артикул
|
89-626 |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Длина волны
|
450-10000 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
с серебряным покрытием |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
450 - 10000 |
|
Диапазон длин волн (мкм)
|
0.45 - 10 |
|
Типичный предел плотности энергии
|
0.5 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Right Angle Mirror |
|
Длина гипотенузы (мм)
|
14.1 |
|
Чистая апертура CA (мм)
|
9 x 13.1 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Спецификация покрытия
|
Ravg >98% @ 450 - 2000nmRavg >98% @ 2000 - 10,000nm |
|
Допуск на размер (мм)
|
±0.1 |
|
Длина катетов (мм)
|
10.0 |
|
Качество поверхности
|
60-40 |
|
Подложка
|
N-BK7 |
|
Плоскостность поверхности
|
λ/8 |
Описание

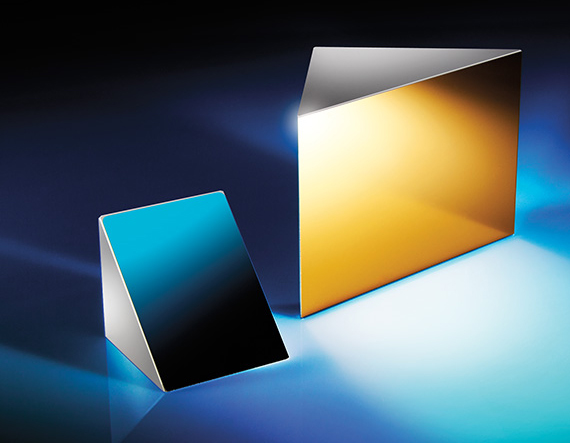

Прямая треугольная зеркальная призма 89-626 от Edmund Optics (серия TECHSPEC) изготовлена из стекла N-BK7 и имеет длину катетов 10 мм. На гипотенузную грань нанесено защитное серебряное покрытие, оптимизированное для диапазона 450–10000 нм. Призма использует полное внутреннее отражение для отклонения луча на 90°.
Серебряное покрытие обеспечивает высокий коэффициент отражения в широком спектральном диапазоне, включая видимую, ближнюю и среднюю ИК-области. Призма предназначена для изменения направления пучка с сохранением ориентации изображения. Изготовлена с высокой точностью. Световая апертура — 12,73 x 9,00 мм. Поставляется без оправы. Порог лазерного повреждения: 0,5 Дж/см² при 532 нм и 1064 нм (10 нс).
Характеристики
- Тип: прямая треугольная зеркальная призма
- Материал: N-BK7
- Длина катетов: 10 мм
- Длина гипотенузы: 14,10 мм
- Покрытие: защитное серебро (450–10000 нм)
- Отклонение луча: 90°
- Световая апертура: 12,73 x 9,00 мм
- Порог лазерного повреждения: 0,5 Дж/см² @ 532 нм и 1064 нм, 10 нс
- Поставляется без оправы
Отрасли применения
Призма 89-626 используется в оптических системах для отклонения светового пути на 90°. Она применяется в визирах, прицелах, телескопах и системах юстировки. Благодаря серебряному покрытию призма эффективна в широком спектральном диапазоне, включая ИК. В научных исследованиях используется для построения схем с поворотом изображения. Промышленные применения включают системы машинного зрения и измерительные приборы.
Описание семейства продуктов
- Отражает свет под углом 90 °.
- Идеально подходит для выравнивания системы.
- Улучшенные покрытия из алюминия, защищенного золота и защищенного серебра
Зеркала TECHSPEC® Right Angle доступны с улучшенным алюминиевым, защищенным золотым или защищенным серебряным покрытием. Зеркала с прямым углом отражают падающий свет под углом 90°, легко монтируются и имеют решающее значение во многих оптических системах. Эти зеркала идеально подходят для приложений, требующих точного выравнивания и высокой производительности.
