Широкополосный светоделитель в форме куба, рабочий диапазон: 700-1100 нм, поляризующее разделение оптического пучка, сторона: 10 мм

Описание

Широкополосный кубический светоделитель 49-870 компании Edmund Optics рассчитан на рабочий диапазон 700–1100 нм, выполняет поляризующее разделение пучка и имеет сторону куба 10 мм.

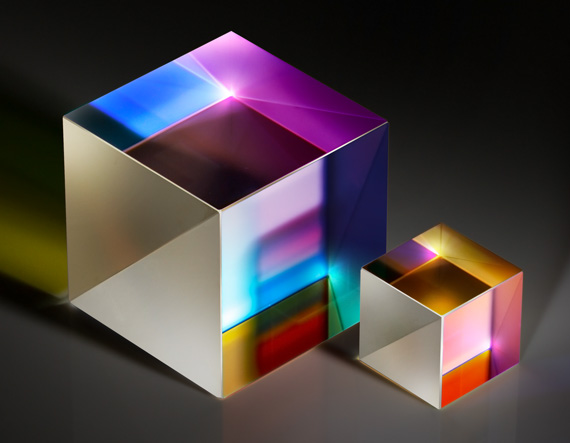

Кубический светоделитель склеен из двух прямоугольных призм по диагональной грани, на которую нанесено специальное покрытие: в отличие от плоской пластины-светоделителя, кубическая форма не смещает и не искажает проходящий насквозь пучок света, а входящий и выходящие лучи остаются строго перпендикулярны граням куба.

Поляризующее разделение означает, что светоделитель направляет одну составляющую поляризации света («горизонтальную») в одну сторону, а перпендикулярную ей составляющую («вертикальную») — в другую, вместо того чтобы просто делить исходный пучок пополам по яркости независимо от поляризации.

«Широкополосный» означает, что многослойное диэлектрическое покрытие на склеенной грани рассчитано так, чтобы качественно разделять поляризации не на одной узкой рабочей длине волны, а сразу во всём заявленном диапазоне 700–1100 нм, — это удобно там, где источник света не строго монохроматический (не одной длины волны) или где одна и та же схема должна работать с разными близкими длинами волн без замены светоделителя.

Такие широкополосные поляризующие кубические светоделители применяют в перестраиваемых лазерных системах ближнего инфракрасного диапазона, в оптических изоляторах и в измерительных приборах, где рабочая длина волны заранее не фиксирована точно или может немного меняться.

Характеристики

• Артикул: 49-870; производитель: Edmund Optics
• Тип: широкополосный кубический поляризационный светоделитель
• Рабочий диапазон: 700–1100 нм
• Сторона куба: 10 мм

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Спектроскопия и аналитическое приборостроение

Описание семейства продуктов

• Предлагаются варианты покрытия в видимой и ближней ИК областях
• Коэффициент затухания 500:1
• Просветляющее покрытие с коэффициентом отражения <0,5% на поверхность

Разработанные для широкополосных приложений, широкополосные поляризационные кубические светоделители TECHSPEC® обеспечивают коэффициент пропускания более 90 % для P-поляризованного света и эффективность отражения более 99 % для S-поляризованного света во всем расчетном диапазоне длин волн. Каждый светоделитель состоит из пары прецизионных прямоугольных призм с высокими допусками, склеенных вместе с диэлектрическим покрытием на гипотенузе одной из призм. На каждую сторону светоделителя нанесено просветляющее (AR) покрытие, обеспечивающее отражение менее 0,5 % на поверхность.
