Поставщик
|
Edmund Optics |
|
Артикул
|
47-540 |
|
Рабочий диапазон
|
720-1080 нм |
|
Оправа
|
без оправы |
|
Угловой допуск (угл. сек)
|
±5 |
|
Коэффициент экстинкции
|
|Tp - Ts| <6% |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип оптики
|
Non-Polarizing |
|
Чистая апертура (%)
|
80.00 |
|
Качество поверхности
|
40-20 |
|
Конструкция
|
Prism |
|
Параллельность (угл. мин)
|
2 |
|
Расстояние между лучами (мм)
|
10.00 |
|
Отражение S-поляризации (%)
|
45.00 |
|
Спецификация покрытия
|
Ravg <0.5% @ 720 - 1080nm |
|
Тип
|
Non-Polarizing Beamsplitter |
|
Подложка
|
N-BK7 |
|
Плоскостность поверхности
|
λ/8 |
|
Диапазон длин волн (нм)
|
720 - 1080 |
|
Допуск на размер (мм)
|
±0.1 |
|
Пропускание P-поляризации (%)
|
45.00 |
Описание
Светоделитель для бокового смещения (артикул 47-540, производитель Edmund Optics) — оптический светоделитель.
Светоделитель разделяет падающий на него световой пучок на два — отражённый и прошедший, в заданном соотношении мощности; такие элементы — стандартный способ направить часть света на контрольный измерительный прибор, не прерывая при этом основной световой тракт.
Основные технические параметры этого изделия: рабочий диапазон — 720-1080 нм.
Edmund Optics выпускает как стандартные, так и специализированные оптические компоненты для самых разных задач — от лабораторных экспериментов до промышленных измерительных систем, и артикул Светоделитель для бокового смещения точно определяет конкретные технические параметры изделия 47-540 в каталоге производителя.
Конкретную модель такого компонента, как Светоделитель для бокового смещения, подбирают под задачу по совокупности его технических параметров, указанных производителем, — с учётом требуемого рабочего диапазона, механических и электрических характеристик и совместимости с остальными узлами собираемой системы.
Как и большинство прецизионных оптических и оптомеханических компонентов, Светоделитель для бокового смещения рассчитан на аккуратное обращение: механические повреждения, загрязнение рабочих поверхностей или превышение паспортных допустимых нагрузок способны заметно ухудшить его характеристики или вывести изделие из строя раньше срока.
Такие компоненты, как Светоделитель для бокового смещения, обычно закупают не по одному, а сразу в составе продуманной спецификации всей системы — совместно с сопрягаемыми держателями, крепежом и электроникой, чтобы вся сборка при первом же монтаже подошла друг к другу без дополнительной механической доработки на месте.
Характеристики
- Артикул: 47-540; производитель: Edmund Optics
- Наименование: Светоделитель для бокового смещения
- рабочий диапазон: 720-1080 нм
- смещение лучей: 10 мм
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Предлагаются варианты покрытия в видимой и ближней ИК областях
- Упрощение настольной компоновки.
- Разделить падающий луч на два смещенных параллельных луча

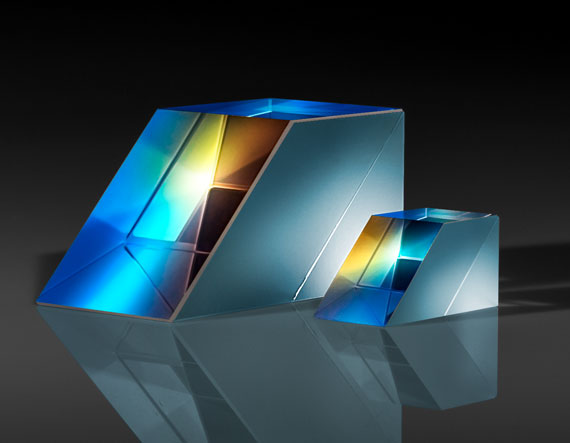

Светоделители TECHSPEC® с боковым смещением выдают два параллельных луча, разделенных фиксированным расстоянием. Светоделители состоят из прецизионной ромбовидной призмы, приклеенной к прямоугольной призме λ/8. Конструкция с высоким допуском обеспечивает параллельность выходящих лучей с точностью до 30 угловых секунд. Входная и выходная поверхности имеют многослойное просветляющее (AR) покрытие для повышения эффективности. Доступны поляризующие и неполяризующие покрытия.
