Широкополосный светоделитель в форме куба, рабочая длина волны: 720-1080 нм, неполяризующее разделение оптического пучка, сторона: 10 мм, коэффициент отражения/пропускания: 30/70

Описание

Широкополосный светоделитель в форме куба (артикул 13-422, производитель Edmund Optics) — оптический светоделитель.

Светоделитель разделяет падающий на него световой пучок на два — отражённый и прошедший, в заданном соотношении мощности; такие элементы — стандартный способ направить часть света на контрольный измерительный прибор, не прерывая при этом основной световой тракт.

Основные технические параметры этого изделия: рабочая длина волны — 720-1080 нм.

Компания Edmund Optics — один из ведущих мировых производителей и поставщиков прецизионной оптики и оптомеханических компонентов, чья продукция, включая Широкополосный светоделитель в форме куба (артикул 13-422), широко применяется в научном приборостроении, машинном зрении и промышленном контроле качества.

Конкретную модель такого компонента, как Широкополосный светоделитель в форме куба, подбирают под задачу по совокупности его технических параметров, указанных производителем, — с учётом требуемого рабочего диапазона, механических и электрических характеристик и совместимости с остальными узлами собираемой системы.

Такие компоненты, как Широкополосный светоделитель в форме куба, обычно закупают не по одному, а сразу в составе продуманной спецификации всей системы — совместно с сопрягаемыми держателями, крепежом и электроникой, чтобы вся сборка при первом же монтаже подошла друг к другу без дополнительной механической доработки на месте.

Как и большинство прецизионных оптических и оптомеханических компонентов, Широкополосный светоделитель в форме куба рассчитан на аккуратное обращение: механические повреждения, загрязнение рабочих поверхностей или превышение паспортных допустимых нагрузок способны заметно ухудшить его характеристики или вывести изделие из строя раньше срока.

Характеристики

• Артикул: 13-422; производитель: Edmund Optics
• Наименование: Широкополосный светоделитель в форме куба
• рабочая длина волны: 720-1080 нм
• сторона: 10 мм
• пропускания: 30/70

Отрасли применения

• Сборка и юстировка оптических стендов
• Оптическое приборостроение и OEM-интеграция
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание семейства продуктов

• Низкая зависимость от поляризации: |Ts-Tp|<6%
• Изготовлен из прямоугольных призм с высокой точностью
• Лицевые поверхности с покрытием BBAR для максимальной эффективности
• Также доступны C-образные светоделители видимого и ближнего ИК-диапазонов

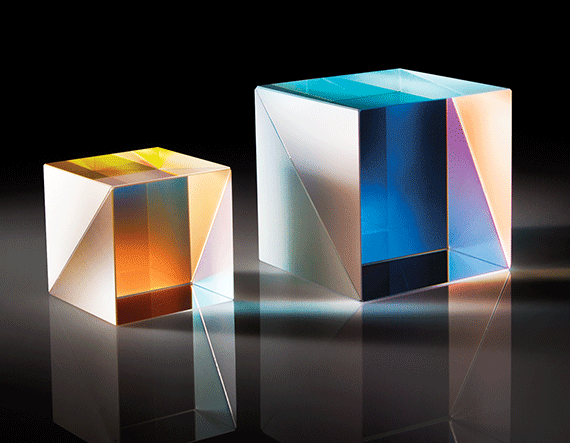

Широкополосные неполяризующие кубические светоделители TECHSPEC® состоят из пары прецизионных высокоточных прямоугольных призм, склеенных вместе с металлическим диэлектрическим покрытием на гипотенузе одной из призм. Низкая поляризационная зависимость металлического диэлектрического гибридного покрытия позволяет передавать и отражать состояния S- и P-поляризации в пределах 6% друг от друга. Эти светоделители являются спектрально плоскими в заданных диапазонах длин волн, уменьшая эффекты, вызванные изменениями угла падения или сходящимися/расходящимися лучами.
