Поставщик
|
Edmund Optics |
|
Артикул
|
37-617 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Длина волны
|
266 нм |
|
Форма
|
треугольные |
|
Допуск на размер (мм)
|
+0.00/-0.10 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/20 |
|
Подложка
|
UV Fused Silica |
|
Допуск пирамиды (угл. мин)
|
±1 |
|
Ориентация изображения
|
Left-Handed |
|
Длина катетов (мм)
|
10.0 |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Порог повреждения, импульсный
|
3 J/cm2, 20ns, 20Hz |
|
Спецификация покрытия
|
Rabs <0.25% @ 266nm |
|
Чистая апертура (%)
|
90 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Длина гипотенузы (мм)
|
14.1 |
Описание

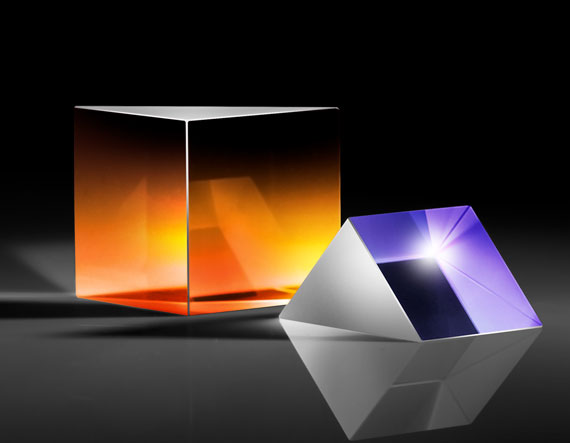

Прямоугольная (right-angle) призма 37-617 компании Edmund Optics специально предназначена для применения в лазерных системах на основе Nd:YAG с рабочей длиной волны 266 нм (четвёртая гармоника) и имеет длину катетов 10 мм. Плоскостность рабочих поверхностей составляет λ/20 (632,8 нм) — чрезвычайно строгий класс точности, существенно превосходящий стандартный коммерческий класс (1λ) и типичный прецизионный класс (λ/4–λ/10), что необходимо для сохранения качества пучка мощного УФ-лазерного излучения при развороте направления призмой.
На грани призмы нанесено специализированное V-покрытие под 266 нм, рассчитанное на устойчивую работу с УФ-излучением этой длины волны при минимизации френелевских потерь и максимально возможном пороге лучевого повреждения покрытия — критичный параметр, поскольку УФ-оптика на 266 нм подвержена повышенному риску деградации покрытия под воздействием интенсивного коротковолнового излучения по сравнению с оптикой видимого или ИК-диапазона.
Такая призма применяется для разворота направления пучка на 90°/180° внутри резонаторов и внешних оптических трактов генераторов четвёртой гармоники Nd:YAG лазеров — в частности, в системах прецизионной лазерной микрообработки, литографии и научных установках, требующих точного управления направлением УФ-пучка при сохранении дифракционно-ограниченного качества волнового фронта.
Характеристики
- Артикул: 37-617; производитель: Edmund Optics
- Тип: прямоугольная (right-angle) призма, специализация под Nd:YAG 266 нм
- Длина катетов: 10 мм
- Плоскостность поверхности: λ/20 (632,8 нм)
- Просветляющее покрытие: V-покрытие под 266 нм
- Материал: плавленый кварц/УФ-стекло, устойчивое к 266 нм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Резонаторы и тракты генераторов 4-й гармоники Nd:YAG лазеров
- Прецизионная УФ-лазерная микрообработка и литография
Описание семейства продуктов
- Плоскостность поверхности λ/20
- <0,25 % отражения для приложений Nd:YAG
- Доступны размеры 5–25 мм
Угловые призмы TECHSPEC® Nd:YAG Laser Line λ/20 UV из плавленого кварца сочетают в себе прецизионную плоскостность поверхности и просветляющие покрытия с гарантированным порогом лазерного повреждения. Эти призмы идеально подходят для управления лучом с минимальным искажением волнового фронта благодаря плоскостности поверхности λ/20 на всех гранях. Угловой допуск ±15 угловых секунд обеспечивает постоянное выравнивание для интегрирования объема. Прямоугольные призмы TECHSPEC® Nd:YAG Laser Line λ/20 UV из плавленого кварца предназначены для передачи через ножки призмы с антиотражающим покрытием, что приводит к повороту луча на 90°. Благодаря вертикально интегрированному производственному процессу эти призмы легко масштабируются в соответствии с индивидуальными запросами.
