Тубус ID5, длина удлинения: 10.0 мм, чистая апертура: 10 мм, резьба: 0.535x40TPI(SM05)

Описание

Тубус ID5 представляет собой цилиндрический механический удлинитель, предназначенный для увеличения расстояния между оптическими элементами в модульной сборке или для защиты внутреннего оптического тракта от внешней засветки и загрязнений. Резьбовое соединение стандарта SM05 с параметрами 0.535 дюйма и шагом резьбы 40 витков на дюйм относится к широко распространённому в оптомеханике семейству стандартизированных посадочных резьб, что обеспечивает совместимость тубуса с большим ассортиментом держателей, адаптеров и оптических модулей от разных производителей, использующих тот же стандарт. Заданная чистая апертура определяет максимальный диаметр светового пучка, который может беспрепятственно пройти через внутренний канал тубуса без виньетирования на его стенках. Длина удлинения определяет, на какое расстояние тубус увеличивает общую протяжённость оптической сборки при добавлении между соседними модулями.

Характеристики

• Тип: тубус-удлинитель ID5
• Длина удлинения: 10.0 мм
• Чистая апертура: 10 мм
• Резьба: 0.535x40 TPI (стандарт SM05)

Отрасли применения

Тубусы такого типа применяются при построении модульных оптических систем на основе стандартизированной цилиндрической резьбы, включая лабораторные лазерные тракты, микроскопию, волоконно-оптические коллиматоры и системы формирования изображения. Они востребованы в исследовательских установках, где требуется гибкая компоновка расстояний между линзами, светофильтрами и детекторами, а также в производстве оптико-механических модулей, собираемых из унифицированных резьбовых компонентов SM05 без индивидуального изготовления корпусных деталей.

Описание семейства продуктов

• Позволяет устанавливать оптику 25/25,4 мм и 12,5/12,7 мм.
• Идеально подходит для создания и интеграции оптических систем
• Непрерывная цилиндрическая резьба для монтажа нескольких компонентов

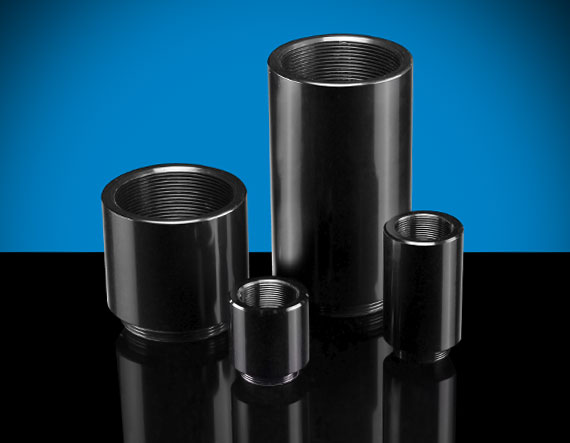

Тубусы для линз TECHSPEC® ID (внутренний диаметр) предлагают эффективный способ крепления одного или нескольких оптических компонентов. Благодаря конструкции из анодированного алюминия для легкого крепления эти тубусы для объективов имеют цилиндрическую резьбу, которая проходит через корпус, обеспечивая непрерывное пространство для установки объектива. В тубусах линз TECHSPEC ID используется резьба ID1 (1,035 дюйма x 40 витков на дюйм, что эквивалентно характеристикам резьбы SM1) или ID05 (0,535 дюйма x 40 витков на дюйм, что эквивалентно характеристикам резьбы SM05) и они идеально подходят для интеграции с плосковыпуклыми и ахроматическими линзами TECHSPEC. .

Примечание. Стопорное кольцо продается отдельно. Гаечный ключ № 11-046 имеет на одном конце специальную головку ключа, предназначенную для регулировки стопорного кольца ID Tube System.
