Поставщик
|
Edmund Optics |
|
Артикул
|
69-263 |
|
Фокусное расстояние объектива
|
10 мм |
|
Числовая апертура
|
f/4 |
|
Серия объектива
|
Blue |
|
Крепление
|
M12 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
53.8mm - 20.5° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
5 |
|
Тип
|
M12 Imaging Lens |
|
Внешний диаметр (мм)
|
14.0 |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Длина (мм)
|
17.00 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
71.8mm - 27.1° |
|
Искажение (%)
|
-1.5 Diagonal, -0.87 Horizontal |
|
Максимальный формат сенсора
|
1/3" |
|
Рабочее расстояние (мм)
|
150 - &infin |
|
Апертура (f / #)
|
f/4 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
71.8mm - 27.1° |
|
Фокусное расстояние FL (мм)
|
10.00 |
Описание

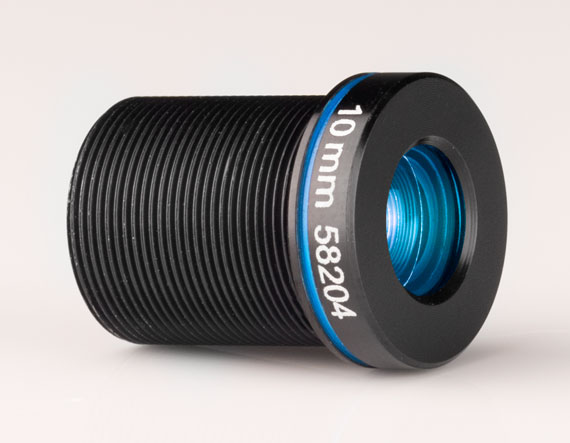

Объектив Blue с креплением M12 и фокусным расстоянием 10 мм ориентирован на использование в компактных системах наблюдения и машинного зрения, где требуется несколько более широкий обзор по сравнению с моделями на 12.5 мм или 16 мм. Такой формат удобен для контроля участков производственной линии, анализа положения объектов, отслеживания наличия компонентов и выполнения типовых задач автоматической визуальной проверки. За счет крепления M12 объектив легко интегрируется в распространенные камеры малого формата и может использоваться в составе серийного оборудования, где ценятся компактность, технологичность монтажа и предсказуемое поведение оптического тракта.
Апертура f/4 обеспечивает хороший компромисс между яркостью изображения и сохранением рабочей резкости, что важно для стабильной эксплуатации в реальных производственных условиях. Диагональная дисторсия -1.5% показывает, что модель рассчитана на прикладные задачи, в которых нужен умеренно широкий угол обзора при контролируемом уровне геометрических искажений. Это делает объектив полезным для инспекции изделий на движущихся линиях, проверки расположения деталей, распознавания контуров и оценки соответствия объекта заданным признакам. При грамотной настройке освещения и расстояния до объекта модель может служить надежным оптическим элементом для повторяемого визуального контроля.
Изделие уместно в автоматизированных комплексах сортировки, в системах контроля сборки, в установках проверки упаковки, маркировки и присутствия компонентов. Оно подходит для интеграции в производственные и лабораторные стенды, где нужно совместить компактную механику, понятную оптическую схему и рабочие характеристики, достаточные для широкого круга прикладных задач. Объектив можно рассматривать как практичное решение для проектов, где важны баланс охвата сцены, стабильность работы и совместимость с типовыми камерами M12.
Характеристики
- Бренд: Edmund Optics
- Артикул: 69-263
- Серия: Blue
- Тип крепления: M12
- Фокусное расстояние: 10 мм
- Апертура: f/4
- Диагональная дисторсия: -1.5%
Отрасли применения
- Контроль объектов на конвейере
- Инспекция упаковки
- Системы машинного зрения общего назначения
- Проверка наличия и расположения компонентов
- Автоматизация сборочных линий
