Поставщик
|
Edmund Optics |
|
Артикул
|
14-801 |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Материал
|
CaF2 (фторид кальция) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø10 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
75.8 |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Диапазон длин волн (мкм)
|
0.25 - 0.7 |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 355nm, 10ns5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Защитное окно |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Коэффициент Пуассона
|
0.26 |
|
Твердость по Кнупу (кг / мм2)
|
158.3 |
|
Индекс преломления nd
|
1.434 |
|
Плотность (г / см3)
|
3.18 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
18.85 |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 350 - 450nmRavg ≤1.5% @ 250 - 700nm |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Толщина (мм)
|
1.50 ±0.1 |
|
Диаметр (мм)
|
10.00 +0.0/-0.1 |
|
Чистая апертура (%)
|
90 |
|
Ориентация оси
|
Random |
|
Число Аббе (vd)
|
94.99 |
Описание

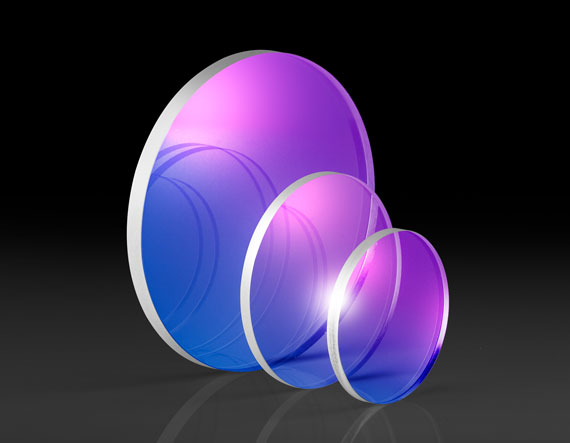

Оптическое окно из фторида кальция представляет собой плоскопараллельную пластину, изготовленную из монокристаллического или поликристаллического материала CaF2, отличающегося исключительно широким диапазоном пропускания - от глубокого ультрафиолета до среднего инфракрасного излучения. Такое окно не выполняет функцию фокусировки, а служит герметизирующим или защитным элементом, разделяющим два объёма с разными условиями (например, вакуум и атмосферу) при сохранении высокой прозрачности для проходящего излучения. Фторид кальция обладает низким показателем преломления и минимальным двулучепреломлением, что делает его предпочтительным материалом для прецизионных оптических систем, работающих в УФ и вакуумном ультрафиолетовом диапазонах, где обычное стекло или кварц уже не пропускают излучение. Просветляющее покрытие на данном окне рассчитано на диапазон 250-700 нм, охватывающий средний ультрафиолет и весь видимый спектр, что снижает потери на отражение на границах раздела.
Характеристики
- Материал: фторид кальция (CaF2)
- Диаметр: 10 мм
- Просветляющее покрытие для диапазона 250-700 нм
- Тип: плоскопараллельное оптическое окно
- Широкий диапазон пропускания от УФ до среднего ИК
Отрасли применения
Окна из фторида кальция применяются в УФ-спектроскопии, вакуумных оптических системах, лазерных установках эксимерного и твердотельного типа, а также в аналитическом оборудовании для контроля состава веществ по их спектрам поглощения. Используются в научных лабораториях физики, фармацевтической аналитике и полупроводниковом производстве, где требуется прозрачность в широком спектральном диапазоне при герметизации оптического тракта.
Описание семейства продуктов
- Фторид кальция с низкой абсорбцией и высоким коэффициентом пропускания УФ-излучения
- Идеально подходит для применений в диапазоне от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах из-за его высокого пропускания от 200 нм до 7 мкм. Его низкое поглощение и высокий порог повреждения делают его популярным выбором для эксимерной лазерной оптики. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твердость по Кнупу фтористого кальция составляет 158,3. Окна TECHSPEC® из фторида кальция (CaF2), изготовленные из вакуумного фторида кальция класса УФ, обычно используются в тепловизионных системах с криогенным охлаждением.
