Поставщик
|
Edmund Optics |
|
Артикул
|
66-185 |
|
Покрытие
|
Uncoated |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø10 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Защитное окно |
|
Переданный волновой фронт, пик-впадина
|
≤λ/2 per 25mm @ 633nm |
|
Допуск по толщине (мм)
|
±0.025 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
N-BK7 |
|
Коэффициент Пуассона
|
0.206 |
|
Параллельность (угл. сек)
|
<30 |
|
Индекс преломления nd
|
1.516 |
|
Плотность (г / см3)
|
2.51 |
|
Модуль Юнга (ГПа)
|
82 |
|
Твердость по Кнупу (ГПа)
|
610 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
7.1 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
0.20 |
|
Диаметр (мм)
|
10.00 +0.00/-0.05 |
|
Число Аббе (vd)
|
64.17 |
Описание

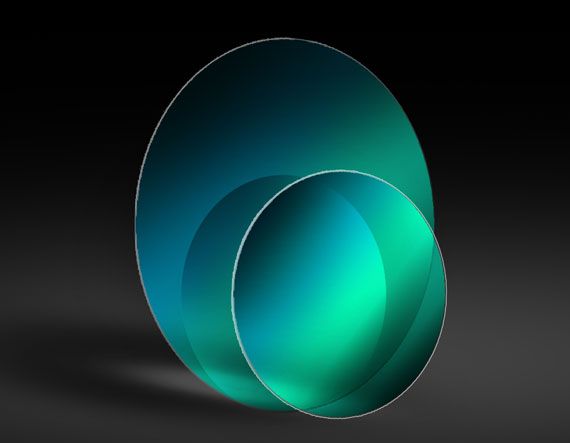

Ультратонкое оптическое окно из N-BK7, без покрытия, диаметр: 10 мм — ультратонкое оптическое окно из стекла N-BK7, предназначенное для защиты чувствительных оптических каналов без заметного влияния на ход луча. Материал N-BK7 ценится за хорошую однородность, стабильные оптические свойства и широкое применение в видимом и ближнем инфракрасном диапазонах, поэтому такие окна часто используются как универсальные защитные элементы в лабораторной и промышленной оптике.
Ультратонкая конструкция снижает смещение пучка и уменьшает вклад окна в аберрации системы по сравнению с более толстыми пластинами. Диаметр 10 мм ориентирован на миниатюрные датчики, лазерные модули и тонкие защитные узлы. Малый вес такого элемента особенно полезен в портативных и компактных приборах, а также в сборках, где лишняя масса ухудшает стабильность или усложняет механику.
Для данного артикула применено исполнение без покрытия. Отсутствие покрытия делает окно универсальной базовой заготовкой для задач, где важна широкая спектральная применимость или предполагается нанесение специализированного покрытия под проект. Это делает окно 66-185 подходящим для защитных стекол камер, светодиодных модулей, лазерных узлов и измерительных каналов, где требуется минимизировать потери света и сохранить качество изображения.
Компонент легко интегрируется в оправы, тубусы и держатели, а высокая плоскостность поверхностей помогает сохранить качество волнового фронта. Индивидуальное описание конкретного диаметра и покрытия упрощает подбор окна под реальную геометрию прибора и спектральный диапазон используемого излучения.
Характеристики
- Бренд: Edmund Optics
- Артикул: 66-185
- Ультратонкое оптическое окно из N-BK7
- без покрытия
- диаметр: 10 мм
Отрасли применения
- Защита камер, детекторов и лазерных модулей
- Герметизация оптических каналов
- Системы машинного зрения и измерения
- Лабораторные и научные оптические схемы
- OEM-приборостроение
