Поставщик
|
Edmund Optics |
|
Артикул
|
32-947 |
|
Покрытие
|
MgF2 (400-700nm) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø10 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
10 J/cm2 @ 532nm, 10ns |
|
Тип
|
Защитное окно |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
1&lambda |
|
Подложка
|
B270 |
|
Коэффициент Пуассона
|
0.22 |
|
Индекс преломления nd
|
1.522 |
|
Края
|
Ground, Maximum 0.25 Edge Chip |
|
Плотность (г / см3)
|
2.56 |
|
Модуль Юнга (ГПа)
|
71.5 |
|
Твердость по Кнупу (ГПа)
|
542 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
9.4 |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина (мм)
|
1.00 |
|
Допуск на размер (мм)
|
±0.25 |
|
Диаметр (мм)
|
10.00 |
|
Число Аббе (vd)
|
58.3 |

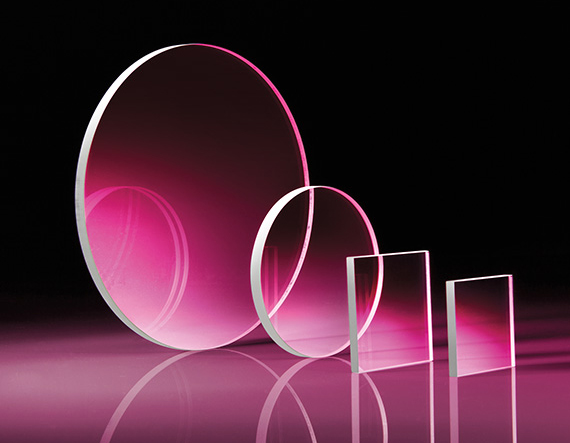

Описание
Оптическое окно из стекла B270 — плоскопараллельная пластина, изготовленная из содово-известкового стекла с оптическими свойствами, близкими к кроновым стёклам, но при заметно более простой механической обработке по сравнению с боросиликатными аналогами типа BK7, что делает материал распространённым выбором для защитных и не самых прецизионных задач, где важна экономичность при сохранении приемлемого оптического качества. Назначение окна — герметизация и механическая защита внутренних узлов оптической или измерительной системы от внешних воздействий без внесения существенных искажений в проходящий световой поток. Обе поверхности покрыты однослойным просветляющим слоем на основе фторида магния (MgF2), рассчитанным на диапазон 400-700 нм, то есть на весь видимый спектр, что снижает френелевские потери на отражение для типовых задач общего назначения. Компактный диаметр 10 мм говорит о миниатюрном исполнении окна, предназначенном для встраивания в небольшие оптические головки, датчики или измерительные модули с ограниченным пространством.
Характеристики
- Тип: плоскопараллельное оптическое окно
- Материал: стекло B270
- Диаметр: 10 мм
- Покрытие: MgF2, для диапазона 400-700 нм
- Назначение: защита и герметизация оптического тракта
- Экономичное решение для задач общего назначения
- Компактные габариты для миниатюрных узлов
Отрасли применения
Окна из стекла B270 применяются в качестве защитных элементов в датчиках, компактных оптических модулях и корпусах приборов, где не требуется предельная плоскостность или широкополосное покрытие, но важна экономичная защита оптического тракта. Используются в потребительской оптоэлектронике, простых измерительных приборах и осветительной технике, а также в учебных и демонстрационных лабораторных комплексах, где технологичность обработки материала имеет значение при массовом использовании таких окон.
Описание семейства продуктов
- Большой выбор размеров
- Доступно без покрытия или с просветляющим покрытием MgF2
- Доступны нестандартные размеры для крупных OEM-требований
Окна TECHSPEC® B270 идеально подходят для коммерческих приложений, требующих тонкой подложки. Доступные без покрытия или с просветляющим покрытием MgF2, эти окна часто используются в качестве защитного элемента между двумя средами. Для OEM-приложений доступны нестандартные размеры и покрытия.
