Поставщик
|
Edmund Optics |
|
Артикул
|
47-314 |
|
Покрытие
|
AR: Ravg <0.5% @ 400 - 700nm |
|
Материал
|
стекло |
|
Действие
|
отражение |
|
Диаметр
|
10 мм |
|
Пропускание (%)
|
25 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 191
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Метка оси поляризации (°)
|
±2 |
|
Рабочая температура (° C)
|
-25 to +65 |
|
Подложка
|
Polymer Film between B270 |
|
Конструкция
|
Dichroic Polarizing Film between Glass |
|
Плоскостность поверхности
|
<1&lambda |
|
Допуск передачи (%)
|
±2 |
|
Тип
|
Linear Polarizer |
|
Покрытие
|
AR: Ravg <0.5% @ 400 - 700nm |
|
Параллельность (угл. мин)
|
<4 |
|
Допуск по толщине (мм)
|
±0.2 |
|
Толщина (мм)
|
2.00 |
|
Допуск на размер (мм)
|
+0.0/-0.2 |
|
Диаметр (мм)
|
10.00 |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Коэффициент экстинкции
|
10,000:1 |
Описание

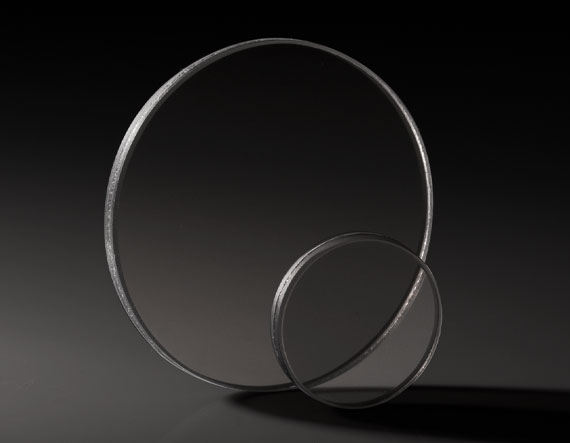

Стеклянный линейный поляризатор Edmund Optics 47-314 диаметром 10 мм предназначен для выделения заданной линейной поляризации из неполяризованного либо частично поляризованного света. Исполнение с высоким контрастом позволяет эффективнее подавлять компоненту, ориентированную перпендикулярно оси пропускания. Компактный диаметр делает поляризатор подходящим для небольших лазерных установок, визуализирующих приборов и сенсорных систем.
При прохождении неполяризованного излучения компонент формирует линейно поляризованный выходной пучок. Если на вход поступает уже поляризованный свет, вращение элемента позволяет регулировать передаваемую интенсивность в соответствии с взаимной ориентацией поляризаций. В сочетании со вторым поляризатором можно создать регулируемый ослабитель, анализатор состояния поляризации или систему подавления бликов от неметаллических поверхностей.
Стеклянная подложка обеспечивает механическую стабильность и плоскую рабочую поверхность, однако спектральный диапазон, коэффициент пропускания, коэффициент экстинкции и допустимая мощность должны быть подтверждены по паспорту позиции. Высокий контраст относится к соотношению пропускания разрешенной и подавляемой поляризаций; реальное значение зависит от длины волны, угла падения и качества юстировки.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 47-314.
- Тип: стеклянный линейный поляризатор.
- Диаметр: 10 мм.
- Класс исполнения: высокий контраст.
- Функция: выделение и анализ линейной поляризации.
- Регулируемый параметр: ориентация оси пропускания.
- Спектральный диапазон следует подтвердить по технической документации.
- Подходящие источники: лампы, светодиоды и лазеры в допустимом диапазоне.
Особенности выбора и интеграции
Поляризатор устанавливают во вращательную оправу, если требуется регулировка азимута. Ось пропускания совмещают с необходимым направлением поляризации по маркировке производителя. Для лазерного использования проверяют допустимую плотность мощности и нагрев поглощаемой компоненты. Наклон относительно пучка может изменить контраст и вызвать паразитное смещение, поэтому элемент по возможности располагают перпендикулярно оптической оси.
Отрасли применения
- Поляризационная микроскопия.
- Анализ напряжений в прозрачных материалах.
- Подавление бликов в системах машинного зрения.
- Регулирование мощности линейно поляризованного лазера.
- Спектроскопия и эллипсометрия.
- Учебные оптические эксперименты.
- Контроль состояния поляризации.
Описание семейства продуктов
- Высокий коэффициент экстинкции 10 000:1 для 400–700 нм
- Ось поляризации отмечена референтной меткой
- Антиотражающее покрытие для минимизации потерь отражения
Высококонтрастные стеклянные линейные поляризаторы обеспечивают высокий коэффициент экстинкции и доступны в различных размерах. Один поляризатор пропускает около 25% случайно поляризованного падающего света в диапазоне 400–700 нм. Стеклянная подложка имеет просветляющее (AR) покрытие, чтобы свести к минимуму потери света из-за отражения. Эти поляризаторы идеально подходят для широкого спектра промышленных и лабораторных приложений.
