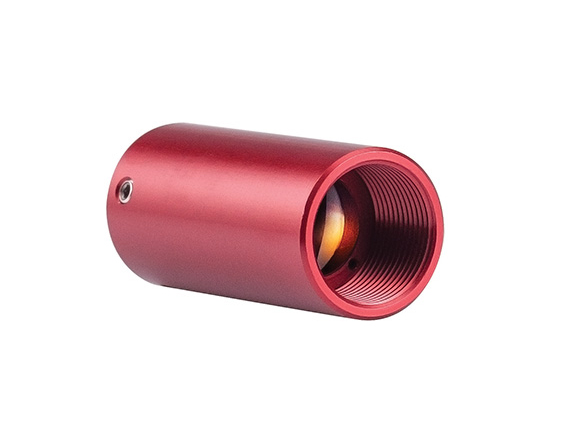

Фокусируемый оптический коллиматор, апертура: 10 мм, рабочий диапазон: 190-1250 нм, разъем: SMA

Описание

Фокусируемый оптический коллиматор с апертурой 10 мм предназначен для преобразования расходящегося излучения, выходящего из оптического волокна, в параллельный или, наоборот, для фокусировки внешнего коллимированного пучка обратно в волокно, при этом устройство оснащено регулировкой фокуса для точной настройки степени коллимации под конкретную длину волны и тип волокна. Рабочий спектральный диапазон устройства простирается от 190 до 1250 нм, охватывая ультрафиолетовую, видимую и часть ближней инфракрасной области, что делает коллиматор универсальным инструментом для широкого круга оптических экспериментов. Подключение к волоконному тракту реализовано через разъём типа SMA — один из наиболее распространённых промышленных стандартов для многомодовых и части одномодовых волокон, обеспечивающий быструю и повторяемую стыковку без потери юстировки. Возможность подстройки фокуса компенсирует различия в диаметре сердцевины и числовой апертуре используемого волокна, минимизируя потери на вводе-выводе излучения.

Характеристики

• Тип: фокусируемый оптический коллиматор
• Апертура: 10 мм
• Рабочий спектральный диапазон: 190–1250 нм
• Тип разъёма: SMA
• Регулировка фокусного положения линзы
• Совместимость с широким рядом волоконных световодов
• Минимизация потерь при вводе и выводе излучения
• Компактный корпус с резьбовой юстировочной оправой

Отрасли применения

Такие коллиматоры применяются в волоконно-оптических измерительных системах, спектроскопии, лазерных системах связи и научных установках, где требуется точная стыковка волоконного тракта со свободнопространственной оптикой. Их используют разработчики волоконных лазеров, инженеры телекоммуникационного оборудования и исследовательские лаборатории, работающие в широком спектральном диапазоне от ультрафиолета до ближнего инфракрасного излучения.

Описание продукции:

- Может быть подключен к стандартным волоконно-оптическим кабелям с числовой апертурой 0.22 NA;

- Доступны два покрытия для UV-VIS или VIS-NIR;

- Несколько вариантов фокусного расстояния или диафрагмы.

Фокусируемые коллиматоры состоят из двух отдельных компонентов: оптоволоконного коллиматора и оптоволоконного перефокусирующего узла. Оптоволоконный коллиматор использует плоско-выпуклую линзу, расположенную на фокусном расстоянии от конца оптического волокна. Эти коллиматоры доступны с резьбой FC или SMA и легко подключаются к стандартным оптоволоконным кабелям с числовой апертурой 0.22. Фокусируемые коллиматоры расширяют пучок и уменьшают расходимость на величину отношения диаметра сердцевины волокна к апертуре коллиматора. Волоконно-оптические узлы перефокусировки устанавливаются непосредственно на оптоволоконный коллиматор и обеспечивают оптимальную фокусировку на заданном расстоянии.
