Поставщик
|
Edmund Optics |
|
Артикул
|
47-190 |
|
Оправа
|
без оправы |
|
Угловой допуск (угл. сек)
|
±5 |
|
Коэффициент экстинкции
|
>1000:1 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип оптики
|
Polarizing |
|
Чистая апертура (%)
|
80.00 |
|
Качество поверхности
|
40-20 |
|
Конструкция
|
Prism |
|
Параллельность (угл. мин)
|
2 |
|
Расстояние между лучами (мм)
|
10.00 |
|
Отражение S-поляризации (%)
|
>99 |
|
Спецификация покрытия
|
Rabs <0.3% @ 632.8nm |
|
Тип
|
Linear Polarizer |
|
Допуск отражения / передачи (%)
|
±10 |
|
Расчетная длина волны DWL (нм)
|
632.8 |
|
Подложка
|
N-BK7 |
|
Плоскостность поверхности
|
λ/8 |
|
Допуск на размер (мм)
|
±0.1 |
|
Пропускание P-поляризации (%)
|
>95 |
Описание
Светоделитель 47-190 от Edmund Optics предназначен для бокового смещения оптического пучка. Рабочая длина волны составляет 632,8 нм (He-Ne лазер). Устройство обеспечивает неполяризующее разделение оптического пучка со смещением лучей 10 мм. Такой светоделитель позволяет разделить пучок на два параллельных луча, смещённых друг относительно друга на фиксированное расстояние, что используется в интерферометрах сдвига, системах контроля волнового фронта и оптической метрологии.
Светоделитель изготовлен из высококачественного оптического стекла с многослойным диэлектрическим покрытием, обеспечивающим неполяризующее деление. Устройство сохраняет состояние поляризации падающего излучения, что важно для работы с поляризованным светом. Точность смещения 10 мм гарантирует воспроизводимость измерений.
Поставляется без оправы и совместим со стандартными держателями. Применяется в интерферометрах бокового сдвига, системах контроля оптических поверхностей, метрологии и научных исследованиях. Благодаря неполяризующему разделению светоделитель эффективен в системах с произвольной поляризацией.
Характеристики
- Тип: светоделитель для бокового смещения
- Рабочая длина волны: 632,8 нм
- Смещение лучей: 10 мм
- Неполяризующее разделение
- Сохранение поляризации
- Поставляется без оправы
Отрасли применения
Светоделитель 47-190 используется в интерферометрах бокового сдвига, системах контроля оптических поверхностей, метрологии, оптических датчиках и научных исследованиях.
Описание семейства продуктов
- Предлагаются варианты покрытия в видимой и ближней ИК областях
- Упрощение настольной компоновки.
- Разделить падающий луч на два смещенных параллельных луча

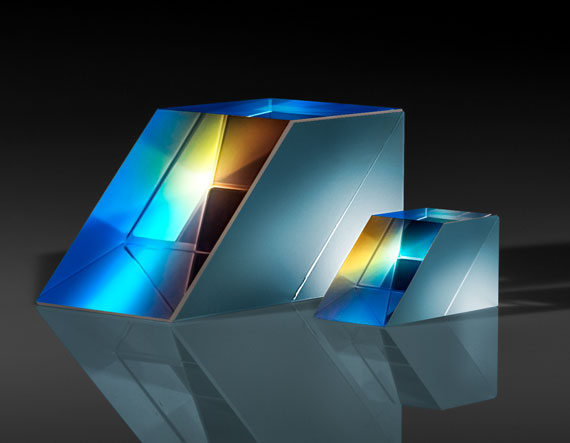

Светоделители TECHSPEC® с боковым смещением выдают два параллельных луча, разделенных фиксированным расстоянием. Светоделители состоят из прецизионной ромбовидной призмы, приклеенной к прямоугольной призме λ/8. Конструкция с высоким допуском обеспечивает параллельность выходящих лучей с точностью до 30 угловых секунд. Входная и выходная поверхности имеют многослойное просветляющее (AR) покрытие для повышения эффективности. Доступны поляризующие и неполяризующие покрытия.
