Поставщик
|
Edmund Optics |
|
Артикул
|
47-777 |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
Отражение S-поляризации (%)
|
>99.5 |
|
Пропускание P-поляризации (%)
|
>95 |
|
Размеры (мм)
|
10.0 x 10.0 x 10.0 ±0.1 |
|
Плоскостность поверхности
|
λ/4 |
|
Отклонение луча (угл. Мин.)
|
±3 |
|
Подложка
|
N-BK7 |
|
Расчетная длина волны DWL (нм)
|
632.8 |
|
Тип
|
Linear Polarizer |
|
Спецификация покрытия
|
Rabs <0.25% @ 632.8nm |
|
Скос
|
Protective bevel as needed |
|
Конструкция
|
Cube |
|
Качество поверхности
|
40-20 |
|
Чистая апертура (%)
|
90.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
Коэффициент экстинкции
|
1000:1 |
Описание

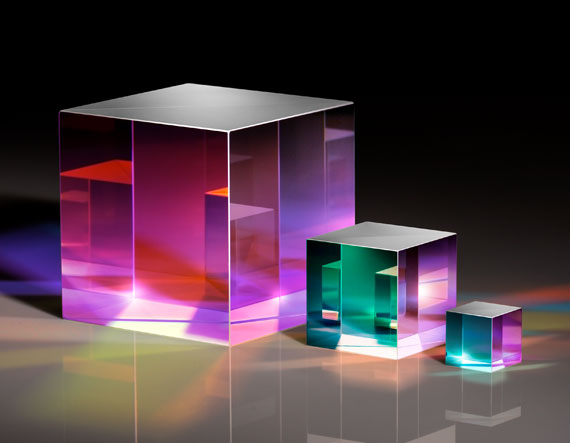

Поляризующий светоделительный куб артикула 47-777 от Edmund Optics представляет собой компактный оптический элемент размером 10×10×10 мм, предназначенный для разделения лазерного пучка на ортогонально поляризованные составляющие на длине волны 632,8 нм (He-Ne лазер). Внутри куба, собранного из двух стеклянных призм, нанесено многослойное диэлектрическое покрытие, которое отражает s-поляризованный свет и пропускает p-поляризованный, обеспечивая высокий коэффициент экстинкции (>1000:1). Просветляющие покрытия на входных и выходных гранях минимизируют потери на отражение. Куб обеспечивает компактное и стабильное разделение пучка без смещения луча, в отличие от пластинчатых светоделителей. Он идеален для интерферометрических схем, модуляции поляризации и в системах обратной связи лазеров. Изделие поставляется в защитном футляре.
Характеристики
Артикул производителя: 47-777 (Edmund Optics). Тип: поляризующий светоделительный куб. Сторона куба: 10,0 мм (±0,1 мм). Рабочая длина волны: 632,8 нм. Тип покрытия граней: AR (R < 0,5%). Поляризационное покрытие: диэлектрическое, Tp > 90%, Rs > 99%. Коэффициент экстинкции: >1000:1. Материал: N-BK7. Угол падения: 0°. Качество поверхности: 40-20. Волновой фронт: λ/4 на просвет. Допуск размера: ±0,1 мм.
Отрасли применения
Куб 47-777 используется в поляризационных интерферометрах для разделения опорного и объектного пучков. В лазерных доплеровских измерителях скорости он формирует два ортогональных канала. В системах стабилизации частоты лазера служит для получения сигнала ошибки. Также востребован в учебных экспериментах по поляризации.
Описание семейства продуктов
- Разработан для обычных диодных, газовых и твердотельных лазеров
- Отражает S-поляризованный свет, пропускает P-поляризованный свет.
- Высокий коэффициент исчезновения
Разработанные для многих распространенных длин волн лазера, поляризационные кубические светоделители TECHSPEC® Laser Line делят случайно поляризованные лучи на две ортогональные, линейно поляризованные составляющие. S-поляризованный свет отражается под углом 90°, тогда как P-поляризованный свет передается. Каждый светоделитель состоит из пары прецизионных прямоугольных призм, склеенных вместе, чтобы свести к минимуму искажения передаваемого волнового фронта и обеспечить превосходную параллельность между входящим и переданным лучами.
