Поставщик
|
Edmund Optics |
|
Артикул
|
14-599 |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
RoHS
|
Compliant |
|
Surface Quality
|
40-20 |
|
Construction
|
Cube |
|
Bevel
|
Protective bevel as needed |
|
Coating
|
λ/4 MgF2 @ 900nm on Faces Multilayer Dielectric on Hypotenuse |
|
Type
|
Standard Beamsplitter |
|
Reflection/Transmission Ratio (R/T)
|
50/50 ±5 |
|
Substrate
|
N-BK7 |
|
Beam Deviation (arcmin)
|
±3 |
|
Surface Flatness
|
λ/4 |
|
Wavelength Range (nm)
|
700 - 1100 |
|
Dimensions (mm)
|
10.0 x 10.0 x 10.0 ±0.10 |
Описание

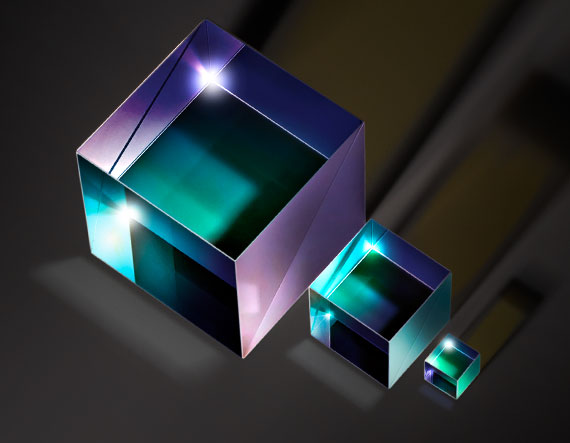

Светоделительный куб с рабочим диапазоном длин волн 700–1100 нм, коэффициентом разделения 50/50 и стороной 10 мм предназначен для разделения входного пучка в ближнем инфракрасном диапазоне на два пучка с приблизительно равной интенсивностью. Конструкция куба реализована на основе двух призм из стекла N‑BK7 с нанесённым на гипотенузную грань многослойным диэлектрическим покрытием, задающим требуемое отношение отражения и пропускания. Внешние грани снабжены широкополосным просветляющим покрытием, обеспечивающим низкий уровень паразитных отражений и высокую общую пропускную способность в заданном спектральном диапазоне.
Куб предназначен для применения в системах, нечувствительных к поляризационным эффектам, и обеспечивает малое угловое отклонение разделённых пучков относительно идеальной геометрии. Высокие требования к качеству поверхности (уровень царапин и рисок порядка 40-20 или лучше) и допускам на углы обеспечивают стабильную работу куба в интерферометрических и измерительных схемах. Небольшой размер ребра 10 мм позволяет использовать куб в компактных и встраиваемых NIR‑системах.
Характеристики
- Тип: светоделительный куб
- Рабочий диапазон длин волн: 700–1100 нм
- Отношение отражение/пропускание: 50/50
- Размер ребра куба: 10 × 10 × 10 мм
- Подложка: стекло N‑BK7
- Покрытие на гипотенузе: многослойное диэлектрическое светоделительное
- Покрытие на внешних гранях: широкополосное просветляющее NIR
- Типичное отклонение разделённых лучей: единицы угловых минут
Отрасли применения
- Интерферометрические измерительные системы в ближнем ИК‑диапазоне
- Разветвление оптического сигнала на два канала в NIR‑схемах
- Системы визуализации и контроля в диапазоне 700–1100 нм
- Лабораторные и OEM‑установки для работы с лазерами и детекторами NIR
