Описание

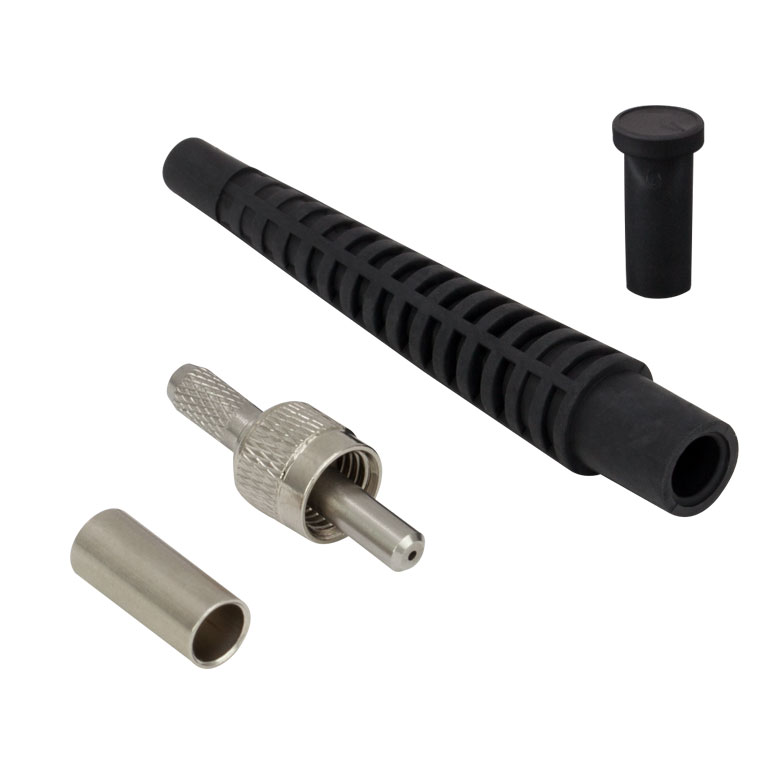

Разъем Thorlabs 10770A типа SMA905 — это специализированный оптоволоконный коннектор, разработанный для терминирования многомодовых оптических волокон с большим диаметром сердцевины и оболочки. Стандарт SMA905 (SubMiniature version A) характеризуется резьбовым соединением, которое обеспечивает очень прочное и стабильное механическое крепление. В отличие от телекоммуникационных разъемов с подпружиненными керамическими наконечниками, в классическом SMA905 наконечники не вступают в физический контакт. Вместо этого между ними остается небольшой воздушный зазор. Такая конструкция делает разъемы SMA905 чрезвычайно устойчивыми к повреждениям и идеально подходящими для работы с высокими оптическими мощностями, так как снижается риск выгорания торца волокна.
Отличительной чертой модели 10770A является внутреннее отверстие наконечника диаметром 770 мкм, предназначенное для волокон с внешним диаметром оболочки (cladding) или защитного буфера (buffer) до ~760 мкм. Использование коннектора с правильно подобранным диаметром отверстия критически важно для обеспечения соосности волокна и минимизации потерь при вводе излучения. Наконечник из нержавеющей стали гарантирует высокую механическую прочность, износостойкость и эффективный отвод тепла, что особенно важно при работе с мощными лазерами. Эти разъемы часто используются в качестве "свободных" коннекторов на концах патч-кордов, подключаемых к лазерным диодам, спектрометрам или промышленным установкам. Установка такого разъема требует прецизионной техники, включая вклейку волокна и его последующую полировку для получения оптически гладкой и перпендикулярной торцевой поверхности.
Характеристики
- Артикул: 10770A
- Тип разъема: SMA905
- Тип соединения: Резьбовое
- Совместимость с волокном: Многомодовое (особенно с большим диаметром сердцевины)
- Диаметр внутреннего отверстия: 770 мкм
- Материал наконечника (феррулы): Нержавеющая сталь
- Конструктивная особенность: Отсутствие физического контакта торцов (воздушный зазор)
- Материал корпуса: Нержавеющая сталь или никелированная латунь
Отрасли применения
- Промышленные лазеры: Передача мощного лазерного излучения в системах для резки, сварки, маркировки и гравировки материалов.
- Медицина: Использование в медицинских лазерных системах для терапии, хирургии и косметологии, где требуется передача высокой энергии по волокну.
- Спектроскопия: Подключение волоконных зондов к спектрометрам для анализа химического состава веществ в УФ, видимом и ИК-диапазонах.
- Научно-исследовательские установки: Создание волоконно-оптических систем для физических экспериментов, где важна высокая мощность и механическая надежность.
- Сенсорные системы: Применение в волоконно-оптических датчиках температуры, давления и других физических величин, работающих в агрессивных средах.
