Выходное окно для Nd:YAG лазера, рабочая длина волны: 1064 нм, диаметр: 12.7 мм, коэффициент отражения/пропускания: 80/20

Описание

Выходное окно артикула 14-740 от Edmund Optics представляет собой прецизионное плоскопараллельное оптическое устройство, выполняющее роль выходного зеркала резонатора в твердотельных Nd:YAG-лазерах с рабочей длиной волны 1064 нм. Изготовленное из высококачественного плавленого кварца (UV Fused Silica) или стекла N-BK7, окно имеет на передней поверхности нанесённое диэлектрическое частично отражающее покрытие, которое обеспечивает строго заданное соотношение отражения и пропускания 80/20 процентов на рабочей длине волны. Это означает, что 80% энергии лазерного пучка отражается обратно в резонатор, поддерживая генерацию, а 20% пропускается наружу, формируя полезный выходной луч. Задняя поверхность окна просветлена специальным покрытием с ультранизким отражением (<0,2%) для подавления паразитных переотражений и предотвращения образования нежелательных стоячих волн. Диаметр 12,7 мм (1/2 дюйма) и толщина около 3 мм делают окно компактным и жёстким, подходящим для интеграции в миниатюрные лазерные головки. Плоскостность поверхности λ/10 гарантирует минимальные искажения волнового фронта и сохранение качества моды. Высокая лучевая стойкость покрытия позволяет использовать окно в импульсных лазерах с модуляцией добротности и в непрерывных системах с мощностью до нескольких десятков ватт. Края матированы и снабжены фаской для безопасного обращения. Изделие поставляется в герметичной упаковке с сертификатом соответствия.

Характеристики

Артикул производителя: 14-740 (Edmund Optics). Тип: выходное окно (output coupler) для Nd:YAG лазера. Материал: плавленый кварц (UVFS) или N-BK7. Диаметр: 12,7 мм (±0,05 мм). Толщина: ~3 мм. Рабочая длина волны: 1064 нм. Коэффициент отражения/пропускания (R/T): 80% отражение / 20% пропускание (±2%). Покрытие на передней поверхности: диэлектрическое частично отражающее. Покрытие на задней поверхности: антиотражающее AR-1064 нм (R < 0,2%). Плоскостность: λ/10 (PV) на 632,8 нм. Параллельность: <3 угл. секунд. Качество поверхности: 10-5 scratch-dig. Лучевая стойкость: >10 Дж/см² (10 нс). Рабочая температура: -20°C до +70°C.

Отрасли применения

Окно 14-740 используется в качестве выходного зеркала в резонаторах Nd:YAG-лазеров для маркировки, резки и сварки металлов. В медицинских лазерных хирургических аппаратах оно формирует выходной луч с заданными параметрами. В научных лабораториях применяется в перестраиваемых лазерных системах и интерферометрах. Также востребовано в лазерных дальномерах и системах оптической локации.

Описание семейства продуктов

• Проекты для лазеров Nd:YAG с длиной волны 532 нм и 1064 нм
• Отражательная способность Nd:YAG DWL: 80 %
• Подложки из плавленого кварца с УФ-излучением

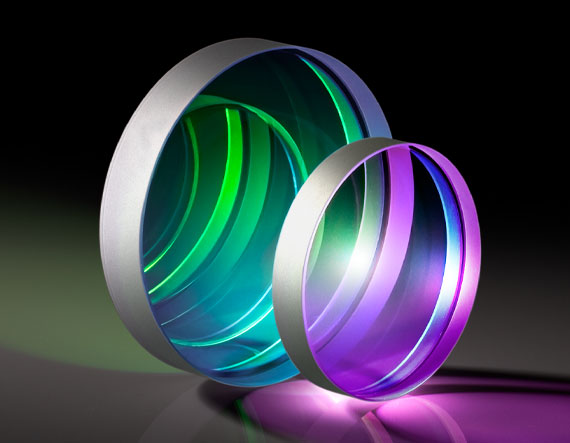

Выходные ответвители TECHSPEC® Nd:YAG лазера представляют собой частично отражающие зеркала, используемые в лазерных резонаторах для передачи части резонирующего внутрирезонаторного луча. Первая поверхность этих выходных ответвителей покрыта частично отражающим зеркальным покрытием, а задняя поверхность покрыта просветляющим покрытием на длине волны лазера для предотвращения потерь на отражение. Помимо использования в качестве выходных ответвителей, эта оптика также может использоваться в качестве частичных отражателей для ослабления луча или в качестве обычных светоделителей. Выходные ответвители Nd:YAG-лазера TECHSPEC изготавливаются из подложек из плавленого кварца с УФ-излучением, что обеспечивает превосходные тепловые свойства и характеристики поверхности лазерного качества. Выходные ответвители лазера доступны с расчетной длиной волны 532 нм или 1064 нм для использования с лазерами Nd:YAG.

Пожалуйста, свяжитесь с нами, если для вашего приложения требуется выходной ответвитель лазера с нестандартной длиной волны, размером или отражательной способностью.
