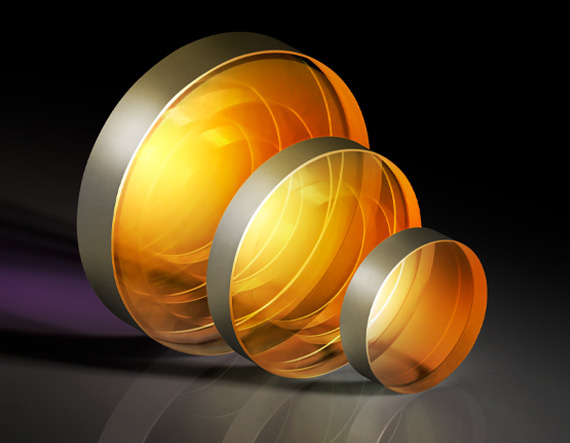

Дифракционный светоделитель, покрытие для 1064 нм, диаметр: 25.4 мм, выходное количество точек: 7x7

Описание

Дифракционный светоделитель 14-693 диаметром 25,4 мм рассчитан на лазерный свет с длиной волны 1064 нм и превращает один входной лазерный луч в аккуратную сетку из 7х7 (49) одинаковых по яркости отдельных лучей (точек) на выходе.

В отличие от обычного зеркального или полупрозрачного светоделителя, который делит луч максимум на два, дифракционный светоделитель имеет специальный микрорельеф на поверхности, рассчитанный так, чтобы разложить один луч сразу на множество лучей нужной формы и расположения.

Такие элементы применяют в лазерной обработке материалов (например, для одновременного сверления или маркировки в нескольких точках за один проход луча), в системах структурированной подсветки и в измерительных лазерных установках.

Использование одного такого элемента вместо нескольких отдельных лучей от разных источников заметно упрощает конструкцию прибора и гарантирует, что все 49 точек светят строго одновременно и с одинаковой яркостью.

Точное расположение всех 49 точек на выходе задаётся ещё на этапе изготовления рельефа поверхности, поэтому взаимное расположение точек остаётся одинаковым от экземпляра к экземпляру одного и того же артикула.

Характеристики

• Артикул: 14-693; производитель: Edmund Optics
• Тип: дифракционный светоделитель (делитель луча на сетку точек)
• Рабочая длина волны: 1064 нм
• Диаметр: 25,4 мм
• Число выходных лучей (точек): 7 x 7 (49)

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Лазерная обработка материалов и структурированная подсветка

Дифракционные светоделители HOLO / OR представляют собой дифракционные оптические элементы (DOE), которые разделяют входной лазерный пучок на несколько пучков, известных как порядки дифракции. Эти порядки дифракции могут быть расположены в виде одномерных матриц пучков или двумерных матриц пучков с отдельными пятнами пучка, распределенными под определенным углом разделения. Дифракционные светоделители HOLO / OR доступны с конструкциями для гармоник Nd: YAG лазеров (355 нм, 532 нм и 1064 нм), а также с CO2-лазерами. Дифракционные светоделители HOLO / OR используются в процессах обработки материалов, включая параллельную обработку материалов и лазерную разметку, для увеличения производительности лазерной системы, а также при эстетической обработке, такой как фракционная обработка.

Примечание. Дифракционные оптические элементы не предназначены для использования за пределами их проектной длины волны. Дифракционные оптические элементы будут хуже работать, если их поверхности загрязнятся маслом или другими веществами. При обращении с этой оптикой рекомендуется всегда использовать перчатки или напальчники.

Edmund Optics предлагает ряд дифракционных оптических элементов от HOLO / OR для лазерных приложений, в том числе:

- Дифракционные диффузоры: используются для преобразования входного лазерного пучка в заданную форму с однородным распределением;

- Дифракционные светоделители: используются для разделения входного лазерного пучка на 1D-матрицу или 2D-матрицу на выходе;

- Формирователи дифракционного пучка: используются для преобразования почти гауссова лазерного пучка в заданную форму с равномерным распределением интенсивности на плоской вершине;

- Выделитель с дифракционным пучком: используются для передачи входного лазерного пучка с одновременным получением двух пучков более высокого порядка, которые можно использовать для контроля мощных лазеров;

- Дифракционные аксиконы: используются для преобразования входного лазерного пучка в пучок Бесселя, который может быть сфокусирован на кольцо;

- Дифракционные вихревые фазовые пластины: используются для преобразования пучка с гауссовым профилем в энергетическое кольцо в форме пончика.
