Поставщик
|
Edmund Optics |
|
Артикул
|
50-107 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Диаметр
|
102.3 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Конструкция
|
Unmounted, Airspaced 0.10mm |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.03 |
|
f / #
|
14.9 |
|
Качество поверхности
|
60-40 |
|
Подложка
|
N-BK7 / N-SF2 |
|
Толщина кромки ET (мм)
|
19.18 |
|
Радиус R4 (мм)
|
-2169.77 |
|
Радиус R3 (мм)
|
-625.40 |
|
Радиус R2 (мм)
|
-626.59 |
|
Радиус R1 (мм)
|
908.13 |
|
Допуск толщины центра (мм)
|
±0.86 |
|
Толщина центра CT 2 (мм)
|
8.76 |
|
Толщина центра CT 1 (мм)
|
12.37 |
|
Центрирование (угл. Мин.)
|
5.00 |
|
Чистая апертура CA (мм)
|
98.75 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
1514.53 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Эффективное фокусное расстояние EFL (мм)
|
1524.73 |
|
Диаметр (мм)
|
102.31 +0.00/-0.12 |
Описание
Крупноапертурная ахроматическая линза Edmund Optics 50-107 имеет диаметр 102,3 мм и эффективное фокусное расстояние 1524,7 мм. Компонент предназначен для работы с широкими оптическими пучками в системах, где требуется длинное фокусное расстояние и уменьшенная хроматическая аберрация. Большая апертура позволяет собирать значительный световой поток или обрабатывать коллимированный пучок диаметром, недоступным стандартным лабораторным линзам.
Ахроматическая конструкция сочетает оптические материалы с различной дисперсией, благодаря чему изменение положения фокуса с длиной волны меньше, чем у одиночной линзы аналогичного диаметра. Это важно в широкополосной визуализации, астрономических и коллимационных системах, спектроскопии и работе с белыми источниками. Эффективное фокусное расстояние 1524,7 мм соответствует приблизительно 60 дюймам и обеспечивает слабую положительную оптическую силу.
Крупный диаметр и длинный фокус требуют жесткой механической конструкции. Даже небольшой наклон или поперечное смещение может привести к аберрациям и изменению положения изображения. Масса такого ахроматического узла обычно значительно выше массы небольшой одиночной линзы, поэтому держатель должен обеспечивать равномерную опору и не создавать напряжений. Для вертикальной установки требуется надежная защита от выпадения.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 50-107.
- Тип: крупноапертурная ахроматическая линза.
- Диаметр: 102,3 мм.
- Эффективное фокусное расстояние: 1524,7 мм.
- Оптическая сила: положительная.
- Основное преимущество: уменьшенная хроматическая аберрация.
- Формат применения: длиннофокусные визуализирующие и коллимационные системы.
- Параметры покрытия следует уточнять по паспорту производителя.
Особенности выбора и интеграции
Для линзы требуется специализированная оправа с несколькими равномерно распределенными точками опоры. Нельзя жестко зажимать компонент по краю, поскольку механическое напряжение способно изменить волновой фронт. Расстояние до фокальной плоскости уточняют с учетом главных плоскостей дублета. При использовании горизонтального длинного тракта необходимы жесткая направляющая и защита от воздушных потоков и вибраций.
Отрасли применения
- Коллиматоры большого диаметра.
- Астрономические и наблюдательные оптические системы.
- Длиннофокусная научная визуализация.
- Спектроскопические лабораторные установки.
- Испытание объективов и оптических приборов.
- Проекционные системы с большой апертурой.
- Оптическая метрология крупногабаритных компонентов.

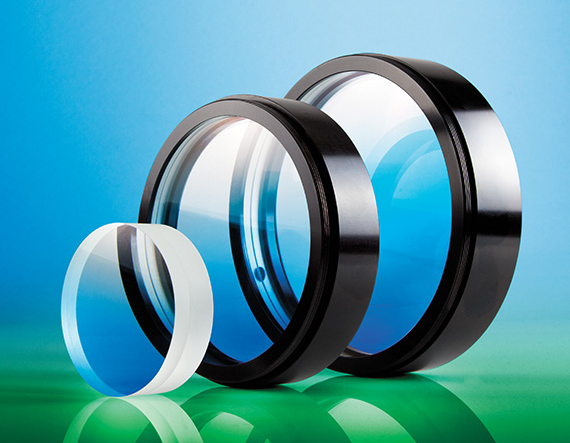

Описание семейства продуктов
- Предлагается в цементируемом или воздушном пространстве
- Доступны смонтированные версии для простой интеграции
- Особенность MgF2 Антибликовое покрытие
Ахроматические линзы TECHSPEC® Large Precision обеспечивают характеристики, близкие к дифракционным ограничениям, в указанном диапазоне длин волн. Эти ахроматические линзы с цветовой коррекцией имеют большое фокусное расстояние и доступны в цементируемом или воздушном пространстве. Навесные версии имеют наружную монтажную резьбу для легкой интеграции в оптические системы. Для несмонтированных ахроматических линз с воздушным зазором прилагаются клейкие прокладки из фольги и инструкции по установке.
