Описание

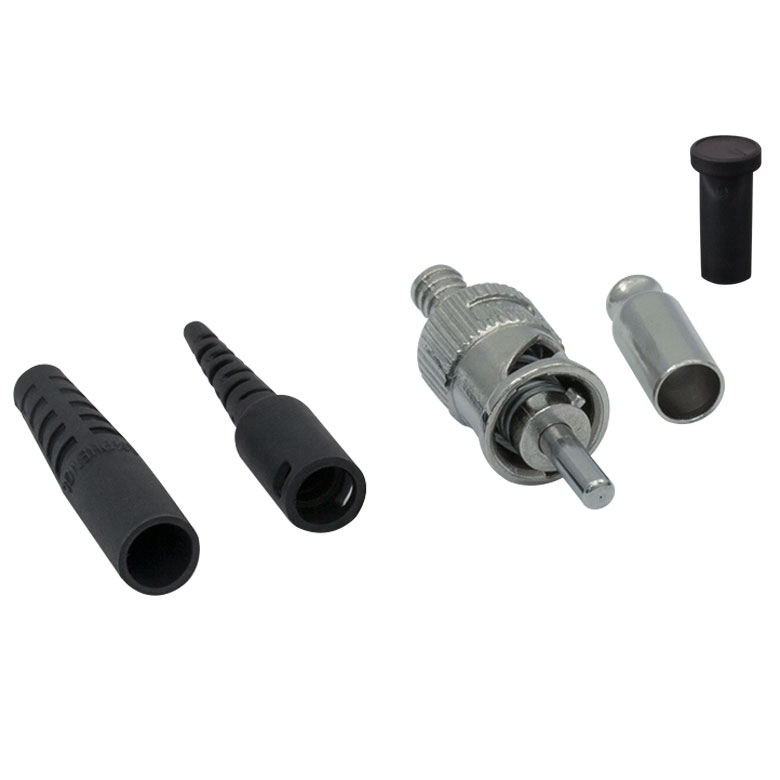

Разъем Thorlabs 10140G1 типа ST®/PC является высококачественным компонентом для терминирования (оконцовки) многомодовых оптических волокон. Разъемы этого типа играют критически важную роль в создании надежных и эффективных волоконно-оптических систем, обеспечивая механическое соединение и оптическое сопряжение между волокнами или между волокном и активным устройством. Конструкция ST (Straight Tip) отличается прочным байонетным замком, который обеспечивает быстрое, надежное и виброустойчивое соединение, что делает его популярным выбором в телекоммуникациях, локальных сетях и промышленных приложениях. Полировка торца наконечника типа PC (Physical Contact) гарантирует, что при соединении двух коннекторов торцы их волокон вступают в непосредственный физический контакт, что минимизирует обратные отражения и вносимые потери.
Ключевой особенностью модели 10140G1 является прецизионное внутреннее отверстие (bore) диаметром 144 мкм. Этот размер идеально подходит для многомодовых волокон со стандартным диаметром оболочки 125 мкм, обеспечивая точное центрирование волокна внутри наконечника. Точное позиционирование волокна по центру является фундаментальным условием для достижения низких оптических потерь при соединении. Наконечник (феррула) изготовлен из нержавеющей стали, что придает ему высокую механическую прочность, долговечность и устойчивость к коррозии. Стальные наконечники часто используются в системах с высокой мощностью или в суровых промышленных условиях, где важна максимальная надежность. Процесс установки разъема включает в себя аккуратную зачистку волокна, его вклейку в наконечник с помощью эпоксидной смолы и последующую полировку торца до оптического качества.
Характеристики
- Артикул: 10140G1
- Тип разъема: ST (Straight Tip)
- Тип полировки: PC (Physical Contact)
- Совместимость с волокном: Многомодовое (Multimode)
- Диаметр внутреннего отверстия: 144 мкм (для волокон с оболочкой Ø125 мкм)
- Материал наконечника (феррулы): Нержавеющая сталь
- Тип соединения: Байонетный замок
- Материал корпуса: Металл
- Рекомендуемый диаметр кабеля: до 3 мм (с соответствующим хвостовиком)
Отрасли применения
- Телекоммуникации и сети передачи данных: Построение локальных вычислительных сетей (LAN), систем кабельного телевидения и других сетей, где исторически использовались разъемы ST.
- Промышленная автоматизация: Использование в системах управления и датчиках, работающих в условиях вибраций, где байонетный замок обеспечивает надежность соединения.
- Медицинское оборудование: Применяется в лазерных хирургических системах, диагностическом и эндоскопическом оборудовании для передачи света.
- Научные исследования: Сборка лабораторных оптических установок, спектрометров, систем тестирования, где требуется надежное и многократно переключаемое соединение.
- Военная и аэрокосмическая промышленность: В бортовых системах связи и датчиках, где важна устойчивость к механическим нагрузкам и вибрациям.
