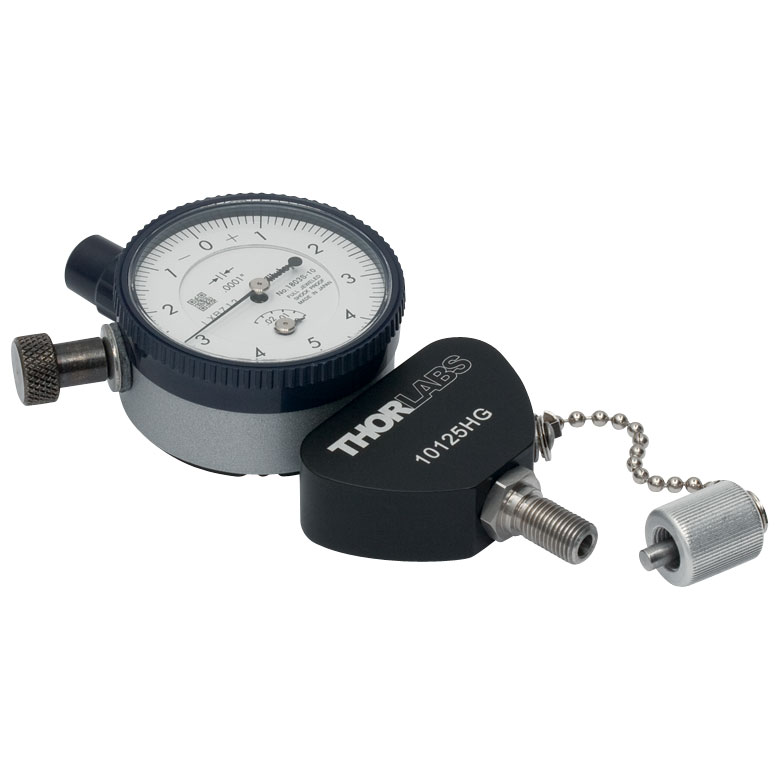

Прибор для измерения высоты оптоволоконного разъема Thorlabs SMA905

Описание

Прибор Thorlabs 10125HG, также известный как измеритель высоты наконечника (Height Gauge), является специализированным метрологическим инструментом, предназначенным для контроля качества терминирования оптоволоконных разъемов стандарта SMA905. В процессе монтажа разъема SMA905 на оптическое волокно, волокно вклеивается внутрь наконечника (феррулы), а затем его торец полируется. Конечная цель этого процесса — получить идеально гладкую и перпендикулярную поверхность торца волокна, которая находится на строго определенном расстоянии относительно передней плоскости металлического корпуса разъема. Это расстояние, или "высота", является критически важным параметром, так как оно определяет величину воздушного зазора при соединении двух коннекторов.

Прибор 10125HG позволяет с микрометрической точностью измерить это расстояние. Он представляет собой прецизионную механическую оправку, в которую устанавливается тестируемый разъем SMA905, и индикатор часового типа или цифровой микрометр. Когда разъем вкручивается в оправку до упора, его передняя плоскость становится базовой поверхностью. Измерительный щуп индикатора касается отполированного торца волокна, и прибор показывает отклонение высоты торца от номинального значения. Слишком "утопленное" волокно приведет к большому воздушному зазору и, как следствие, к высоким оптическим потерям. Слишком "выступающее" волокно может быть повреждено при соединении. Таким образом, использование этого прибора является неотъемлемой частью процесса контроля качества при производстве волоконно-оптических патч-кордов с разъемами SMA905, особенно для ответственных приложений.

Характеристики

• Артикул: 10125HG
• Назначение: Измерение высоты торца волокна относительно корпуса разъема
• Совместимость с разъемами: SMA905
• Тип прибора: Механический измерительный стенд
• Компоненты: Прецизионная оправка, индикатор часового типа (или совместимость с ним)
• Точность измерения: Микрометрическая (порядка нескольких микрон)
• Измеряемый параметр: Положение торца волокна (выступание/углубление)
• Материал: Инструментальная сталь

Отрасли применения

• Производство волоконно-оптических сборок: Является обязательным инструментом на сборочных линиях, производящих патч-корды и пигтейлы с разъемами SMA905, для контроля качества каждой единицы продукции.
• Лаборатории контроля качества: Используется для входного контроля закупаемых оптоволоконных компонентов, чтобы убедиться в их соответствии спецификациям.
• Научно-исследовательские лаборатории: Применяется при самостоятельном изготовлении нестандартных волоконных сборок для экспериментальных установок.
• Сервисные и ремонтные центры: Позволяет диагностировать причину высоких потерь в соединении и производить качественный ремонт (переполировку) разъемов.
• Военная и аэрокосмическая промышленность: Используется для контроля компонентов, предназначенных для особо ответственных систем, где требуется 100% соответствие стандартам.
