Поставщик
|
Edmund Optics |
|
Артикул
|
87-230 |
|
Типы изделий
|
объективы |
|
Max оптическое увеличение (К), крат
|
100 |
|
Min оптическое увеличение (К), крат
|
100 |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Производитель
|
Mitutoyo |
|
Стиль
|
Finite Conjugate |
|
Примечание
|
Image is formed 280mm from specimen (170mm from the mounting flange) |
|
Поле зрения, диаметр полевого окуляра 18 (мм)
|
0.23 |
|
Поле зрения, диаметр полевого окуляра 24 (мм)
|
0.3 |
|
Глубина резкости (мкм)
|
0.6 |
|
Разрешающая способность (мкм)
|
0.4 |
|
Рабочее расстояние (мм)
|
6 |
|
Вес (г)
|
380 |
|
Тип
|
Microscope Objective |
|
Монтажная резьба
|
M26 x 36 TPI |
|
Числовая апертура NA
|
0.70 |
|
Максимальный диаметр (мм)
|
39 |
|
Увеличение
|
100X |
|
Длина (мм)
|
104.00 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
0.09mm |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
0.06mm |
Описание

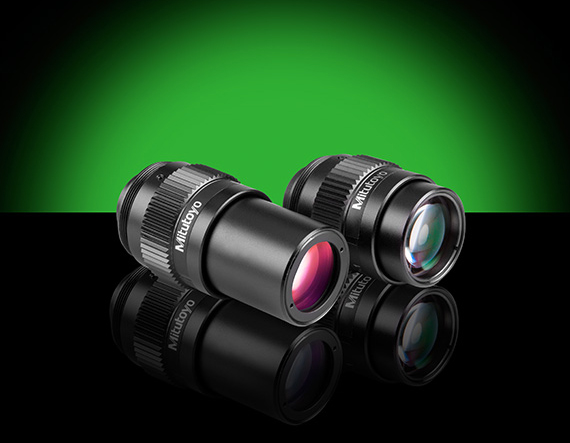

Телецентрический объектив Mitutoyo 100X занимает особую нишу: это инструмент для детального исследования микроструктур, где одновременно важны очень высокое оптическое разрешение и телецентрические свойства, исключающие перспективные ошибки при измерениях. Применение в системах машинного зрения и научных лабораториях предполагает работу с такими объектами, как зёрна металлов, тонкоплёночные слои, поры покрытий, микротрещины и субмикронные особенности поверхности.
При увеличении 100X телецентричность приобретает особое значение: незначительное отклонение объекта по оси Z при обычной оптике приводит к заметному изменению масштаба изображения и, соответственно, к ошибкам в результатах измерений. Телецентрическая схема Mitutoyo устраняет эту проблему и позволяет получать воспроизводимые метрологически достоверные результаты.
Edmund Optics указывает для версии 100X рабочий спектральный диапазон 435–655 нм, что делает объектив пригодным для применений от синей до красной части видимого спектра. Это важно при работе с различными методами освещения, флуоресцентной подсветкой или спектрально-избирательным освещением в научных и диагностических задачах.
Артикул 87-230 востребован в нанотехнологиях, материаловедении, биомедицинских приложениях и высокоточной метрологии поверхностей. Это редкое сочетание высокого оптического увеличения с телецентрической схемой делает его незаменимым там, где обычные высокократные объективы создают геометрические ошибки, неприемлемые для задач измерений.
Характеристики
- Бренд: Edmund Optics
- Артикул: 87-230
- Телецентрический объектив Mitutoyo
- первичное увеличение: 100X
Отрасли применения
- Машинное зрение и автоматизированный контроль качества
- Прецизионная метрология и измерение размеров деталей
- Инспекция электроники и полупроводниковых компонентов
- Контроль печатных плат и микросборок
- Роботизированные системы захвата и сортировки
- Научные и лабораторные измерительные установки
