Поставщик
|
Edmund Optics |
|
Артикул
|
84-986 |
|
Типы изделий
|
фотодиоды |
|
Тип фотодиода
|
ультрафиолетовые |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Температура хранения (° C)
|
-20 to +80 |
|
Сопротивление шунта при V = -10 мВ (ГОм)
|
Minimum: 0.04Typical: 0.2 |
|
Время нарастания (мкс)
|
3 @ 0 V, 1 k&Omega |
|
Пиковая длина волны отклика (нм)
|
980.00 |
|
Максимальное обратное напряжение (В)
|
5.00 |
|
Коннектор
|
Ceramic |
|
Размер активной области (мм)
|
10.0 x 10.0 |
|
Активная площадь (мм2)
|
100.0 |
|
Эквивалентная мощность шума NEP (Вт / Гц1 / 2)
|
8.2 x 10-14 @ 0 V, 200nm |
|
Емкость при VR = 0 В (пФ)
|
1100.00 |
|
Чувствительность при 200 нм (A / W)
|
0.12 |
|
Чувствительность при 633 нм (A / W)
|
0.34 |
|
Чувствительность при 980 нм (A / W)
|
0.5 |
|
Рабочая температура (° C)
|
-20 to +60 |
Описание

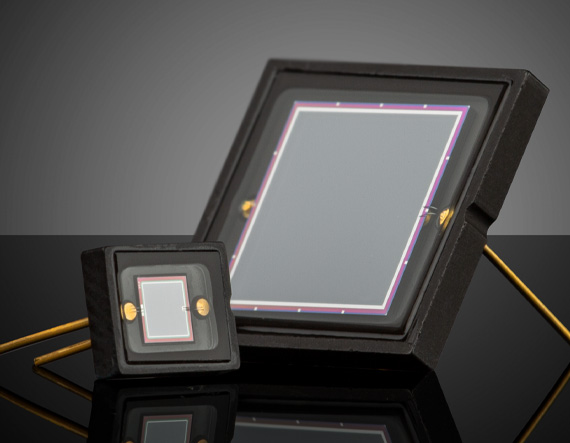

УФ фотодиод представляет собой полупроводниковый детектор, преобразующий энергию падающего ультрафиолетового излучения в электрический сигнал за счёт внутреннего фотоэффекта в области p-n перехода. Чувствительный элемент выполнен из полупроводникового материала с шириной запрещённой зоны, подобранной для эффективного детектирования именно в ультрафиолетовом диапазоне, что часто достигается применением широкозонных полупроводников либо кремниевых структур со специальной обработкой поверхности, снижающей поглощение в приповерхностном слое. Керамический корпус обеспечивает механическую защиту кристалла, электрическую изоляцию выводов и стабильность рабочих характеристик при воздействии температуры и влажности, что особенно важно для прецизионных измерительных приборов. Активная область фотодиода определяет апертуру, на которую может попадать регистрируемое излучение — чем больше площадь, тем выше собираемый световой поток при том же уровне облучённости, но обычно ценой увеличения собственной ёмкости и, соответственно, снижения быстродействия детектора.
Характеристики
- Тип — фотодиод для ультрафиолетового диапазона
- Активная область — 100.0 мм²
- Корпус — керамический
- Принцип действия — внутренний фотоэффект в полупроводниковом переходе
Отрасли применения
УФ фотодиоды применяются в системах контроля интенсивности ультрафиолетового излучения в промышленных установках отверждения полимеров, стерилизации и дезинфекции, а также в оборудовании для контроля качества печати и нанесения покрытий, где используется УФ-отверждаемые составы. В научных лабораториях такие детекторы используются в спектрофотометрии, флуоресцентном анализе и фотохимических исследованиях для точного измерения мощности и дозы облучения. Метрологическое применение включает калибровку источников УФ излучения и лазеров, а также построение измерительных трактов для контроля стабильности излучающих систем. В экологическом мониторинге и медицинском оборудовании фотодиоды подобного типа применяются для измерения уровня естественного и искусственного ультрафиолетового излучения, а керамическое исполнение корпуса обеспечивает надёжную работу детектора в жёстких условиях эксплуатации на производстве.
Описание семейства продуктов
- Отличная чувствительность к УФ-излучению.
- Высокое сопротивление шунта
- Низкая емкость
Фотодиоды DUV идеально подходят для широкого спектра применений, включая УФ-спектрофотометрию, а также аналитические и медицинские приборы. Фотодиоды DUV разработаны для повышенной чувствительности от 200 до 400 нм и с чувствительностью до 190 нм. Фотодиоды DUV имеют кварцевые окна и металлический или керамический корпус. Также доступны модели с подавлением характеристик NIR.
