Поставщик
|
Edmund Optics |
|
Артикул
|
17-169 |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø100 мм |
|
RoHS
|
Compliant |
|
Young's Modulus (GPa)
|
71.5 |
|
Wavelength Range (nm)
|
360 - 2700 |
|
Type
|
Protective Window |
|
Surface Quality
|
60-40 |
|
Surface Flatness
|
1λ (per 25.4mm Dia. within CA) |
|
Substrate
|
B270 |
|
Poisson's Ratio
|
0.22 |
|
Knoop Hardness (kg/mm2)
|
500 |
|
Index of Refraction nd
|
1.523 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
2.56 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
9.4 (+20 to +300°C) |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
3.00 ±0.20 |
|
Diameter (mm)
|
100.00 +0.00/-0.25 |
|
Clear Aperture CA (mm)
|
90.00 |
|
Bevel
|
Protective as needed |
|
Abbe Number (vd)
|
58.3 |
Описание
Оптическое окно 17-169 компании Edmund Optics изготовлено из стекла B270, диаметром 100 мм, толщина — 3 мм.
Стекло B270 — недорогая кроновая марка, широко применяемая там, где не требуются экстремально высокая однородность или расширенное УФ/ИК пропускание, характерные для более дорогих специализированных оптических стёкол.
Крупный диаметр (100 мм) при умеренной толщине (3 мм) делает окно подходящим для смотровых иллюминаторов приборных корпусов и крупноформатных дисплейных модулей, где стоимость единицы площади остекления существенно влияет на общую стоимость изделия. Отсутствие покрытия и доступный материал B270 делают такое крупноформатное окно экономичным решением там, где важнее большая площадь остекления, чем минимизация остаточного отражения на конкретной рабочей длине волны, а умеренная толщина при таком диаметре подобрана так, чтобы сохранить приемлемую механическую жёсткость без чрезмерного утяжеления конструкции корпуса. При необходимости заказчик может дополнительно нанести на такую заготовку собственное просветляющее или защитное покрытие под конкретные условия эксплуатации готового прибора.
Характеристики
- Артикул: 17-169; производитель: Edmund Optics
- Тип: плоскопараллельное окно
- Диаметр: 100 мм
- Толщина: 3 мм
- Материал: стекла B270
- Покрытие: отсутствует (uncoated)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории

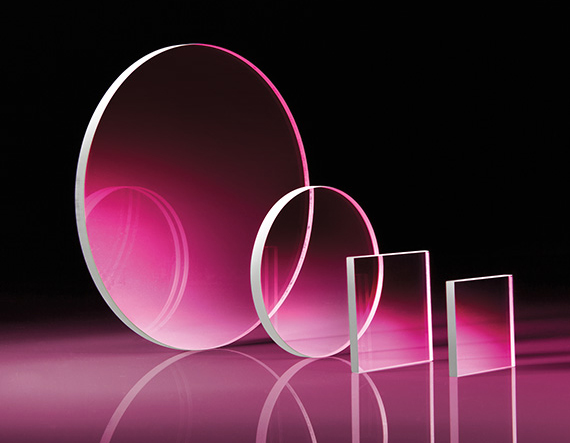

Описание семейства продуктов
- Большой выбор размеров
- Доступны без покрытия или с антибликовым покрытием MgF2
- Доступны индивидуальные размеры для крупных OEM-заказов
Окна TECHSPEC® B270 идеально подходят для коммерческого применения, требующего тонкой подложки. Доступны без покрытия или с антибликовым покрытием MgF2 и часто используются в качестве защитного элемента между двумя средами. Для OEM-заказов доступны индивидуальные размеры и покрытия.
