Поставщик
|
Edmund Optics |
|
Артикул
|
89-364 |
|
Перемещение
|
XY |
|
По типу стола
|
предметные |
|
Размер платформы
|
100×120 мм |
|
Плоскостность (мкм)
|
15 |
|
Разрешение (мкм)
|
0.15625 |
|
Скорость (мм / с)
|
Max: 85 Min: 0.000095 |
|
Ток (мА)
|
670 |
|
Рабочая температура (° C)
|
0 to 50 |
|
Осевая нагрузка (Н)
|
95 |
|
Грузоподъемность (кг)
|
9.68, Centered Load |
|
Вес (кг)
|
3 |
|
Ручное управление
|
Controller (#89-367) Required |
|
Содержимое комплекта
|
Motorized XY Stage, Adjustable Universal Slide Insert, Motor Extension Cable, and Adaptor Plates for Metric Breadboard Mounting |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Люфт (мкм)
|
<4 |
|
Воспроизводимость (мкм)
|
<2 |
|
Точность (мкм)
|
40 (Unidirectional) |
|
Высота (мм)
|
42.3 |
|
Размер платформы (мм)
|
236.3 x 302 |
|
Ход (мм)
|
120 in X 100 in Y |
|
Тип
|
Metric |
|
Тип двигателя
|
2-Phase Stepper |
|
Тип привода
|
Stepping Motor |
|
Система направляющих
|
Crossed Roller Bearing |
|
Тип движения
|
Linear (X-Y) |
Описание

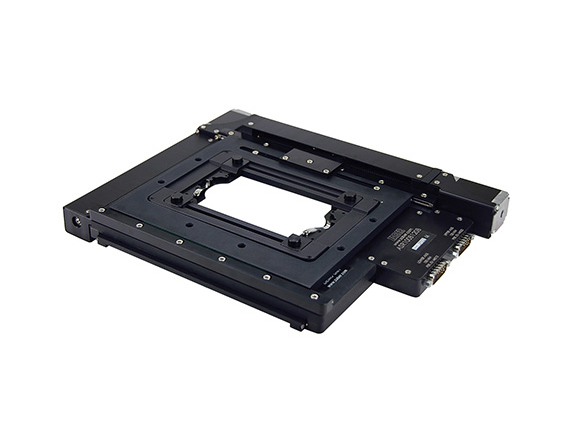

Моторизированный столик для микроскопа Zaber™, XY смещение, перемещение: 100 x 120 мм.
При выборе сверяют рабочий интерфейс и точное назначение изделия. Крепление, номинальный размер и состав комплекта проверяют отдельно: название семейства не подтверждает взаимозаменяемость всех его элементов. Если изделие входит в систему перемещения, учитывают возможные помехи в крайних положениях.
На этапе компоновки предусматривают доступ к крепежу, подвижным узлам и управляющим портам. Избегают натяжения кабелей и не используют усилие затяжки для устранения перекоса. В автоматизированных узлах заранее проверяют питание, контроллер и обратную связь по документации поставки.
После установки сверяют положение по общей базе. Для подвижного узла проверяют направление, ход и повторяемость; для оптического — свободный просвет и положение изображения. Если устройство перекрывает луч, убеждаются, что требуемое перекрытие подтверждено в рабочей геометрии.
Конфигурацию, артикул и условия приемки фиксируют. Ограничения отдельного аксессуара не выводят из характеристик всей установки.
При сравнении двух конфигураций используют одну контрольную деталь и одинаковые условия. Если в карточке нет численного предела для этого артикула, его уточняют по паспорту либо проверяют на стенде. В журнале отделяют параметры товара от результата, который зависит от сопряженных компонентов.
Проверку планируют до начала серии: задают исходное положение, выбирают контрольный образец и записывают настройки. Результат сверяют после повторной установки. Если значение меняется, последовательно исключают изменения внешних условий и сопряжений, прежде чем делать вывод о характеристиках изделия.
При подборе замены сначала подтверждают идентичность интерфейса и назначение изделия, затем сравнивают нормируемые условия. Вместо переноса параметров от сходной модели запрашивают чертеж или паспорт конкретной ревизии. Это особенно важно при сборке нескольких одинаковых рабочих мест.
Характеристики
- Артикул: 89-364
- Моторизированный столик для микроскопа Zaber™, XY смещение, перемещение: 100 x 120 мм
- Совместимый контроллер 89-367 указан отдельно; комплектность проверяют по карточке столика.
Отрасли применения
- Лабораторное приборостроение: сборка, обслуживание и перенастройка совместимых установок.
