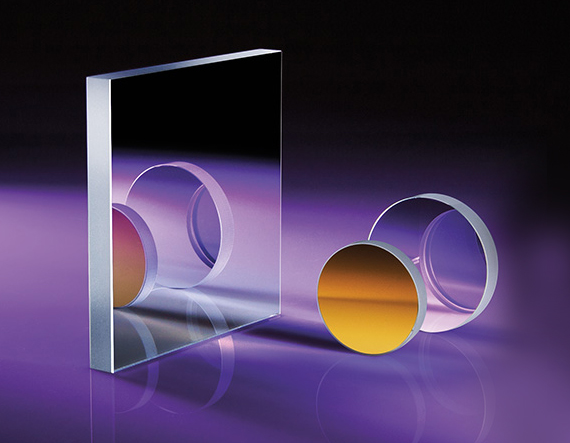

Зеркало с покрытием на первой поверхности, размер: 100 x 100 мм, покрытие для 250-700 нм, плоскостность: λ/4

Описание

Представленное изделие — плоское зеркало с металлическим или диэлектрическим покрытием, нанесённым на первую (лицевую) поверхность оптической подложки. Такая конструкция принципиально отличается от бытовых зеркал второй поверхности: отражающий слой расположен непосредственно на внешней стороне, поэтому световой пучок не проходит сквозь толщу стекла и не испытывает двойного преломления, паразитных бликов и потерь на поглощение в материале подложки. Благодаря этому зеркала первой поверхности применяются во всех прецизионных оптических трактах, где важна высокая точность передачи волнового фронта и минимальные искажения изображения. Подложка изготавливается из оптического стекла с низким коэффициентом теплового расширения, а после полировки на неё методом вакуумного напыления наносится отражающее покрытие, рассчитанное на конкретный спектральный диапазон. Плоская форма рабочей поверхности обеспечивает сохранение геометрии волнового фронта при отражении, что критично для лазерных резонаторов, интерферометров и систем формирования изображений.

Характеристики

• Габаритные размеры отражающей поверхности: 100 x 100 мм
• Диапазон рабочих длин волн покрытия: 250-700 нм (охватывает ультрафиолетовую и видимую области спектра)
• Плоскостность поверхности: λ/4, что соответствует высокому классу точности для формирования пучка без значительных волновых искажений
• Тип конструкции: зеркало с покрытием на первой поверхности
• Форма рабочей поверхности: плоская

Отрасли применения

Зеркала такого типа используются в научно-исследовательских лабораториях при построении оптических скамей, в спектрометрах и монохроматорах, работающих в УФ и видимом диапазонах, а также в системах лазерной диагностики и юстировки пучков. Крупный формат 100 x 100 мм позволяет применять изделие в качестве поворотного или складывающего элемента в оптических системах с большой апертурой — например, в проекционных установках, системах формирования изображения для микроскопии высокого разрешения и в стендах для контроля качества оптических компонентов. Высокая плоскостность поверхности делает зеркало пригодным для использования в интерферометрических измерительных установках, где отклонения волнового фронта должны быть минимальны.

Описание семейства продуктов

• Доступны в широком диапазоне размеров и форм.
• Прецизионные металлические зеркальные покрытия
• Свяжитесь с нами, чтобы узнать о нестандартных размерах

Поверхностные зеркала TECHSPEC® λ/4 First идеально подходят для широкого спектра применений. Для удовлетворения конкретных потребностей применения эти зеркала предлагаются в самых разных формах, размерах и покрытиях. Благодаря нашим прецизионным металлическим покрытиям эти зеркала идеально подходят для широкополосных приложений.
