Поставщик
|
Edmund Optics |
|
Артикул
|
88-542 |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Толщина (мм)
|
15.00 |
|
Допуск по толщине (мм)
|
±0.25 |
|
Тип
|
Flat Mirror |
|
Типичный предел плотности энергии
|
0.5 J/cm2 @ 532nm & 1064nm, 10ns |
|
Диапазон длин волн (мкм)
|
0.45 - 10 |
|
Диапазон длин волн (нм)
|
450 - 10000 |
|
Длина (мм)
|
100.00 |
|
Ширина (мм)
|
100.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Края
|
Ground, 0.75 mm Maximum Full Width Bevel |
|
Чистая апертура (%)
|
85.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Спецификация покрытия
|
Ravg >98% @ 450 - 2000nmRavg >98% @ 2000 - 10,000nm |
|
Допуск на размер (мм)
|
±0.25 |
|
Размеры (мм)
|
100.0 x 100.0 |
|
Качество поверхности
|
60-40 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
BOROFLOAT® |
|
Плоскостность поверхности
|
λ/4 |
Описание
Зеркало с покрытием на первой поверхности исключает эффект двойного отражения и паразитного изображения, характерный для зеркал с покрытием на задней грани стеклянной подложки, поскольку отражающий слой нанесён непосредственно на переднюю, обращённую к падающему излучению поверхность. Такая конструкция обеспечивает более высокое качество отражённого изображения и минимальные потери энергии пучка, что особенно важно в прецизионных оптических и лазерных схемах. Размер зеркала составляет 100 x 100 мм, что соответствует крупноформатному элементу, применимому в оптических стендах с большой апертурой пучка. Отражающее покрытие рассчитано на исключительно широкий спектральный диапазон от 450 до 10000 нм, охватывающий видимую область, ближний и значительную часть среднего инфракрасного диапазона, что делает зеркало универсальным решением для многоспектральных оптических систем. Плоскостность рабочей поверхности выдержана на уровне λ/4, обеспечивая минимальное искажение волнового фронта отражённого излучения.
Характеристики
- Тип: зеркало с покрытием на первой поверхности
- Размер: 100 x 100 мм
- Спектральный диапазон покрытия: 450–10000 нм
- Плоскостность поверхности: λ/4
Отрасли применения
Крупноформатные широкополосные зеркала с покрытием на первой поверхности применяются в оптических испытательных стендах, инфракрасных системах наблюдения и спектроскопии, а также в лазерных установках, работающих на нескольких длинах волн в диапазоне от видимого до среднего инфракрасного излучения. Их используют в тепловизионной технике, астрономическом приборостроении и в научно-исследовательских комплексах, где требуется высококачественное отражение сразу в нескольких спектральных диапазонах без переюстировки оптической схемы.

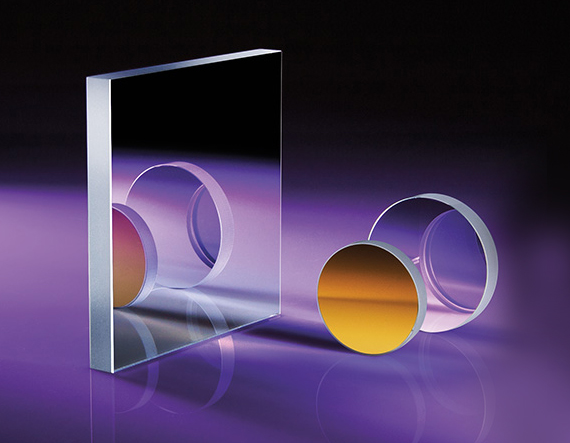

Описание семейства продуктов
- Доступны в широком диапазоне размеров и форм.
- Прецизионные металлические зеркальные покрытия
- Свяжитесь с нами, чтобы узнать о нестандартных размерах
Поверхностные зеркала TECHSPEC® λ/4 First идеально подходят для широкого спектра применений. Для удовлетворения конкретных потребностей применения эти зеркала предлагаются в самых разных формах, размерах и покрытиях. Благодаря нашим прецизионным металлическим покрытиям эти зеркала идеально подходят для широкополосных приложений.
