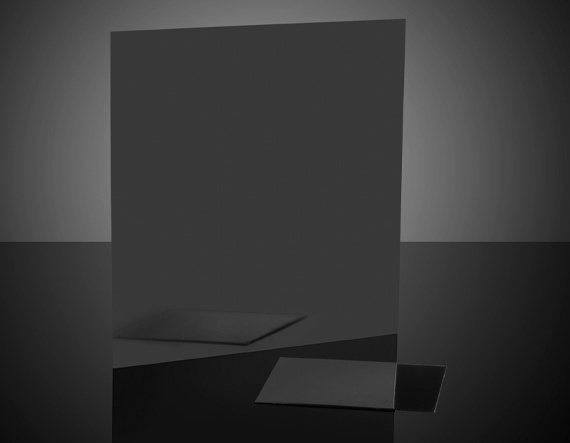

Линейный пленочный поляризатор (XP42-75), размер: 100 x 100 мм

Описание

Линейный пленочный поляризатор XP42-75 представляет собой тонкоплёночный оптический элемент, в основе которого лежит вытянутая полимерная плёнка с внедрёнными дихроичными молекулами или йодным комплексом, ориентированными в едином направлении. Благодаря анизотропии поглощения такой структуры компонент пропускает световые колебания, параллельные оси пропускания, и заметно ослабляет составляющую, перпендикулярную ей. В отличие от призменных поляризаторов на основе двулучепреломляющих кристаллов, пленочная конструкция гораздо тоньше, легче и позволяет получать крупноформатные изделия — в данном случае лист размером 100 x 100 мм, который впоследствии можно раскроить под конкретную оправу или геометрию прибора. Плёнка обычно ламинируется между двумя тонкими подложками для механической защиты и стабильности при эксплуатации. Работа элемента основана на селективном поглощении: свет, поляризованный вдоль вытянутых молекулярных цепочек, поглощается за счёт возбуждения электронов вдоль оси, тогда как ортогональная составляющая проходит с минимальными потерями.

Характеристики

• Тип: линейный пленочный (плёночный) поляризатор, серия XP42-75
• Габаритный размер листа: 100 x 100 мм
• Принцип действия: дихроичное поглощение в ориентированной полимерной плёнке
• Форма поставки: плоский лист, пригодный для последующей резки под нужный типоразмер
• Поставщик: Edmund Optics
• Артикул: 86-187

Отрасли применения

Пленочные поляризаторы такого типа востребованы в задачах, где важны большая рабочая апертура и практичность применения на значительных площадях: жидкокристаллические дисплеи и индикаторные панели, поляризационные очки и фильтры для фотографии, лабораторные демонстрационные и учебные оптические стенды, приборы для анализа напряжений в прозрачных материалах методом фотоупругости, а также системы контроля бликов и отражений в машинном зрении. За счёт крупного формата лист удобно использовать при проектировании нестандартных оптических узлов, где требуется вырезать поляризатор произвольной формы под конкретное посадочное место в корпусе прибора.

Описание семейства продуктов

• Высокое пропускание неполяризованного света от 400 до 700 нм
• Отличный коэффициент экстинкции 9000:1
• Доступны нестандартные размеры.
• Также доступны высокотемпературные варианты

Высококонтрастная линейная поляризационная пленка TECHSPEC® (XP42), идеально подходящая для целого ряда приложений для обработки изображений, отличается превосходным коэффициентом экстинкции и высоким коэффициентом пропускания в диапазоне 400–700 нм. Эта поляризационная пленка предлагается разной толщины; более толстая поляризационная пленка имеет повышенную жесткость. Доступная в листах высококонтрастная линейная поляризационная пленка TECHSPEC® (XP42) может быть разрезана для любого применения.

Примечание. Доступна поляризационная пленка с клеем. Пользовательские опции доступны по запросу. Подробнее о возможностях наших поляризаторов и замедлителей можно узнать здесь.
