Поставщик
|
Edmund Optics |
|
Артикул
|
13-913 |
|
Покрытие
|
Uncoated, Protective Film on Both Sides |
|
Особенности
|
высокая термостойкость |
|
Размер
|
100 x 100 мм |
|
Подложка
|
Polymer Film XP40HT-18 |
|
Тип
|
Linear Polarizer |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Параллельное пропускание (%)
|
32.2 |
|
Одиночное пропускание (%)
|
40 ±2 |
|
Влагостойкость (° C x часы)
|
80 x 90% RH x 1,000 |
|
Холодостойкость (° C x часы)
|
-40 x 1,000 |
|
Термостойкость (° C x часы)
|
100 x 1,000 |
|
Коэффициент экстинкции
|
5000:1 |
|
Конструкция
|
Polarizing Film |
|
Эффективность поляризации (%)
|
>99.5 |
|
Покрытие
|
Uncoated, Protective Film on Both Sides |
|
Толщина (мм)
|
0.19 ±0.02 |
|
Допуск на размер (мм)
|
±1 |
|
Размеры (мм)
|
100.0 x 100.0 |
|
Диапазон длин волн (нм)
|
400 - 700 |
Описание

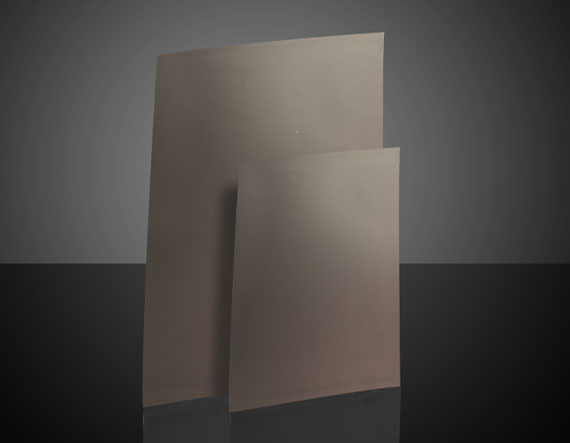

Линейный пленочный поляризатор XP40HT-18, поставляемый Edmund Optics под номером 13-913, предназначен для формирования или анализа линейно поляризованного света. Размер 100 × 100 мм позволяет перекрывать крупную апертуру, широкое поле изображения либо протяженный световой пучок. Высокая термостойкость делает материал подходящим для осветительных систем и приборов, в которых обычные полимерные поляризаторы могут терять свойства из-за нагрева.
Пленочная структура пропускает преимущественно одну линейную компоненту электрического поля и поглощает или подавляет ортогональную. Установка двух поляризаторов с регулируемым взаимным углом позволяет изменять интенсивность прошедшего света, анализировать поляризационные свойства объекта и уменьшать отраженные блики. При скрещенном положении осей пропускание минимально, хотя реальный остаточный сигнал определяется коэффициентом экстинкции и спектральными свойствами материала.
Крупный лист можно использовать целиком либо, если это разрешено изготовителем, вырезать элементы требуемой формы. При механической обработке важно не повредить рабочий слой, не создать складок и не загрязнить поверхность. Поляризационная ось должна быть отмечена до установки. Высокая термостойкость не означает неограниченную мощность: допустимая температура и плотность излучения должны соответствовать техническому паспорту.
Характеристики
- Производитель материала: XP40HT-18.
- Каталожный номер Edmund Optics: 13-913.
- Тип: линейный пленочный поляризатор.
- Размер: 100 × 100 мм.
- Исполнение: высокотермостойкая поляризационная пленка.
- Функция: выделение линейной поляризации.
- Форма поставки: квадратный лист.
- Тип применения: крупноапертурные осветительные и визуализирующие системы.
Особенности выбора и интеграции
Поляризатор устанавливают без изгиба между ровными рамками, не создающими локального давления. Ось пропускания ориентируют по маркировке и требуемому направлению поляризации. При подавлении бликов второй поляризатор размещают перед источником либо используют уже поляризованное отражение. Следует избегать контакта с растворителями, если их совместимость с пленкой не подтверждена.
Отрасли применения
- Машинное зрение и подавление отраженных бликов.
- Оптическая дефектоскопия прозрачных материалов.
- Поляризационная фотография.
- Дисплеи и проекционные устройства.
- Исследование механических напряжений в пластиках.
- Лабораторная поляриметрия.
- Осветительные системы с повышенной температурой.
Описание семейства продуктов
- Высокотемпературная стойкость по сравнению с обычными поляризационными пленками
- Коэффициент затухания 5000:1
- Высокое пропускание неполяризованного света от 400 до 700 нм
- Доступны нестандартные размеры
Высокотемпературная линейная поляризационная пленка TECHSPEC® (XP40HT) обеспечивает значительно лучшую термостойкость 100°C в течение 1000 часов по сравнению с обычными линейными поляризационными пленками. Эти поляризаторы отличаются высоким коэффициентом экстинкции, отличной эффективностью поляризации и исключительным пропусканием в видимом спектре от 400 до 700 нм. Доступны различные стандартные размеры от 25 x 25 мм до 600 x 1000 мм, а индивидуальные размеры доступны по запросу. Высокотемпературная линейная поляризационная пленка TECHSPEC (XP40HT) особенно хорошо подходит для приложений, где неизбежны более высокие температуры, включая фотосъемку с использованием систем освещения или в суровых условиях, системы 3D-проецирования и системы оптического контроля.
Примечание. Перед первым использованием удалите защитную пленку с обеих поверхностей. Доступна поляризационная пленка с клеем. Пользовательские опции доступны по запросу. Подробнее о возможностях наших поляризаторов и замедлителей можно узнать здесь.
