Моторизированный Zaber™ транслятор с высокой точностью перемещения, перемещение: 101.6 мм

Описание

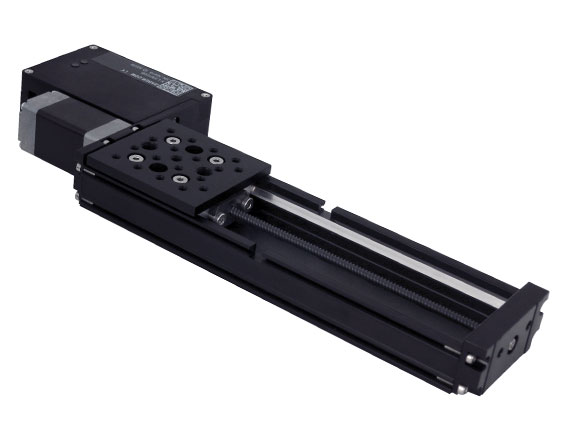

Моторизированный транслятор Zaber™ представляет собой прецизионный линейный привод, предназначенный для контролируемого перемещения оптических или механических компонентов вдоль одной оси с высокой повторяемостью и разрешением позиционирования. В основе конструкции лежит электрический шаговый или сервомотор, соединённый через винтовую или ремённую передачу с подвижной кареткой, движение которой направляется прецизионными линейными направляющими, обеспечивающими минимальный люфт и высокую плавность хода. Управление транслятором осуществляется электронным контроллером, который принимает команды по цифровому интерфейсу и позволяет задавать абсолютное или относительное положение, скорость и ускорение перемещения программным способом, что существенно упрощает автоматизацию измерений и юстировку оптических систем по сравнению с ручными микрометрическими подвижками. Диапазон перемещения, составляющий свыше 100 мм, относит данное устройство к категории трансляторов среднего хода, пригодных для широкого круга задач позиционирования в оптических и механических системах.

Характеристики

• Производитель — Zaber™
• Тип — моторизированный линейный транслятор
• Диапазон перемещения — 101.6 мм
• Класс точности — высокая точность позиционирования
• Управление — электронное, программируемое

Отрасли применения

Моторизированные трансляторы применяются в научных лабораториях для автоматизации экспериментов, требующих точного и повторяемого перемещения образцов, детекторов или оптических элементов, например в спектроскопии, интерферометрии и оптической когерентной томографии. В промышленности такие приводы используются в системах автоматической юстировки оптических модулей на производственных линиях, а также в оборудовании для полупроводниковой промышленности, где требуется субмикронная точность позиционирования пластин и измерительных головок. Метрологические лаборатории применяют трансляторы Zaber™ при построении автоматизированных станций калибровки оптических и лазерных приборов. Биомедицинские исследования используют подобные приводы в микроскопии высокого разрешения и в системах доставки лазерного излучения, где необходимо точное перемещение фокуса вдоль оптической оси или в плоскости образца.

Описание семейства продуктов

• Высокая точность, компактный дизайн
• Встроенный двигатель и контроллер
• Легко настраивается в конфигурациях X-Y или X-Y-Z.
• Используйте верхнюю переходную пластину #68-644 для установки 70-мм столиков TECHSPEC®
• Блок питания и кабель для передачи данных продаются как отдельные аксессуары

Высокоточные моторизованные столики Zaber™ представляют собой автономные линейные столики с компьютерным управлением, включающие шаговый двигатель и встроенный контроллер. Высокоточные моторизованные сценические системы Zaber™ могут подключаться напрямую к порту RS-232 компьютера, а прилагаемое программное обеспечение обеспечивает простой способ управления расстоянием перемещения или положением. Кроме того, потенциометр ручного управления обеспечивает плавное ручное перемещение.

Примечание. Для монтажа на стандартную метрическую или английскую макетную плату требуется нижняя переходная пластина (продается отдельно). Универсальный блок питания 24–48 В постоянного тока, кабель для передачи данных и адаптер RS-232 продаются отдельно в качестве аксессуаров.
