Зачерненная точечная диафрагма Acktar, апертура: 100±3 мкм, диаметр оправы: 12.7 мм

Описание

Зачернённая точечная диафрагма марки Acktar представляет собой тонкую пластину с прецизионно изготовленным круглым отверстием диаметром 100±3 мкм, закреплённую в оправе диаметром 12,7 мм. Особенность изделия заключается в специальном чернящем покрытии Acktar, которое наносится на поверхность пластины вокруг отверстия и обладает крайне низким коэффициентом отражения и рассеяния паразитного света. Благодаря этому диафрагма эффективно блокирует нежелательное внеосевое излучение, пропуская через отверстие только строго определённый по геометрии световой пучок, что критично для формирования пространственно однородного волнового фронта или создания точечного источника известных размеров. Малый диаметр отверстия и жёсткий допуск ±3 мкм говорят о высокой точности изготовления, необходимой для задач пространственной фильтрации лазерного излучения.

Характеристики

• Тип: точечная диафрагма с зачернённым покрытием Acktar
• Диаметр апертуры: 100±3 мкм
• Диаметр оправы: 12,7 мм
• Сверхнизкое рассеяние и отражение паразитного света
• Высокая точность изготовления отверстия
• Пригодность для пространственной фильтрации лазерных пучков
• Стабильность геометрии апертуры при эксплуатации
• Совместимость со стандартными оправами диаметром 12,7 мм

Отрасли применения

Точечные диафрагмы такого типа применяются в системах пространственной фильтрации лазерного излучения, интерферометрии, голографии и построении эталонных точечных источников света. Их используют в научных лабораториях фотоники, при калибровке оптических систем и в производстве прецизионного лазерного оборудования, где важна высокая чистота волнового фронта пучка.

Описание семейства продуктов

• Низкий коэффициент отражения от EUV до SWIR.
• Чернеющее покрытие с абсорбцией 99%
• Размер апертуры от 20 до 1000 мкм
• Доступно в размонтированном и смонтированном виде

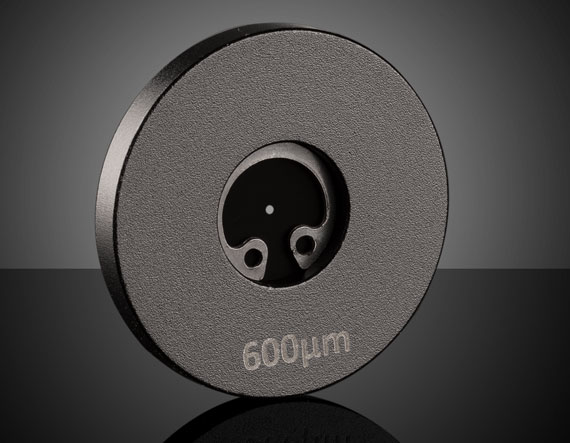

Пинхолы Acktar Blackened имеют чернеющее покрытие Acktar Magic Black™, которое обеспечивает широкополосный низкий коэффициент отражения от экстремального ультрафиолета (EUV) до коротковолнового инфракрасного излучения (SWIR). Это покрытие обеспечивает практически нулевое газовыделение и может использоваться при температурах до 380°C. Актар Черные пинхолы имеют покрытие с обеих сторон, включая край пинхола, и доступны как в разобранном виде, так и в 25-мм креплении для легкой интеграции в оптические системы. Эти точечные отверстия подложки из нержавеющей стали идеально подходят для приложений пространственной фильтрации, требующих низкого обратного отражения и рассеяния от источников света.

Примечание. Свяжитесь с нами, чтобы узнать о вариантах апертуры.
