Поставщик
|
Edmund Optics |
|
Артикул
|
57-888 |
|
Покрытие
|
Vacuum Deposited Chrome |
|
Тип мишени
|
решетка ронки, с разрешающей способностью |
|
Материал
|
на стекле |
|
Оптическая плотность OD (средняя)
|
3.00 |
|
Размер изображения (мм)
|
12.7 x 25.4 |
|
Толщина (мм)
|
1.10 |
|
Ширина (дюймы)
|
1.00 |
|
Покрытие
|
Vacuum Deposited Chrome |
|
Частота (пл / мм)
|
100.00 |
|
Подложка
|
Fused Silica |
|
Длина (дюймы)
|
3.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
Описание

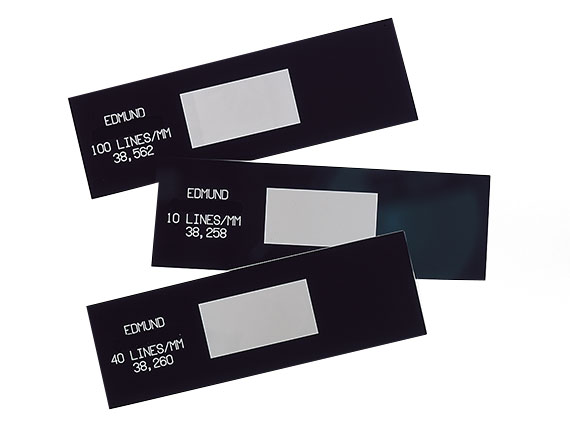

Предметное стекло с нанесённой решёткой Ронки представляет собой плоскую пластину из плавленого кварца, на поверхность которой методом фотолитографии нанесён регулярный периодический рисунок из чередующихся прозрачных и непрозрачных полос равной ширины. Решётка Ронки, названная в честь итальянского оптика Vasco Ronchi, традиционно применяется как эталонный тест-объект известной пространственной частоты, используемый для оценки разрешающей способности оптических систем и в качестве дифракционного элемента для тестирования по методу ронки-теста, позволяющего визуально или количественно оценить аберрации волнового фронта оптической системы по виду теневой картины полос. Материал плавленого кварца обеспечивает высокую плоскостность подложки и стабильность рисунка при длительной эксплуатации, а также хорошее пропускание в широком спектральном диапазоне, включая ультрафиолетовую область.
Характеристики
- Тип изделия: предметное стекло с решёткой Ронки
- Пространственная частота решётки: 100 линий/мм
- Размер подложки: 1 x 3 дюйма
- Материал: плавленый кварц
Отрасли применения
Решётки Ронки применяются в оптических лабораториях для качественной и количественной оценки волновых аберраций тестируемых оптических систем методом ронки-теста, широко используемым при изготовлении и контроле качества телескопических зеркал, объективов и коллиматоров. Такие тест-объекты востребованы в метрологии оптических приборов, при обучении методам оптического контроля, а также в качестве калибровочных элементов для проверки разрешающей способности микроскопов и систем формирования изображения. Пространственная частота 100 линий/мм подходит для оценки систем среднего и высокого разрешения. Решётки на кварцевой подложке применяются также в спектроскопических и интерферометрических установках как элементы, создающие известную периодическую модуляцию интенсивности для калибровки чувствительности и линейности детекторов излучения.
Описание семейства продуктов
- Используется для оценки разрешения, искажения поля и парфокальной стабильности
- Идеально подходит для требований к визирной сетке и полевой калибровке
- Доступно для флоат-стекла, плавленого кварца, плавленого кварца с флуоресцентной подложкой и опала.
Прецизионные предметные стекла Ronchi Ruling Glass отлично подходят для оценки разрешения, искажения поля и парфокальной стабильности, особенно микроскопов. Доступно множество различных версий пар линий на миллиметр (лп/мм).
