Круглый кинематический держатель серии E, диаметр совместимой оптики: 100/101.6 мм

Описание

Круглый кинематический держатель серии E предназначен для точной юстировки положения крупногабаритной оптики диаметром 100 или 101.6 мм (4 дюйма) относительно оптической оси системы. Кинематическая конструкция держателя опирается на принцип трёхточечного крепления с использованием прецизионных регулировочных винтов, что позволяет независимо и повторяемо настраивать наклон установленного зеркала или линзы по двум угловым степеням свободы без внесения паразитных смещений по другим осям. Такая схема крепления обеспечивает высокую механическую стабильность и устойчивость к вибрациям при сохранении возможности тонкой угловой настройки оптического элемента.

Совместимость с крупногабаритной оптикой около 100 мм делает этот держатель пригодным для работы с зеркалами и линзами большого диаметра, применяемыми в мощных лазерных системах и оптических трактах с широким пучком.

Характеристики

• Тип изделия: круглый кинематический держатель, серия E
• Диаметр совместимой оптики: 100 / 101.6 мм
• Принцип регулировки: кинематическая схема с юстировочными винтами
• Степени свободы регулировки: угловые (наклон по двум осям)

Отрасли применения

Кинематические держатели крупногабаритной оптики применяются в лазерных резонаторах, системах формирования и направления мощных пучков, астрономических и научных оптических установках, где требуется точная и стабильная юстировка положения крупных зеркал и линз. Такие держатели также используются при сборке прецизионных интерферометров и оптических испытательных стендов.

Описание семейства продуктов

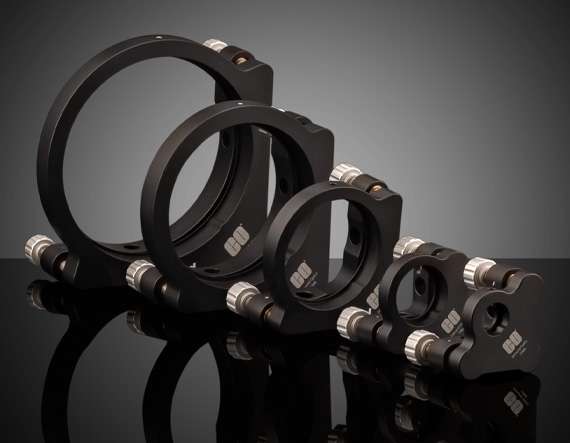

• Основное крепление для экспериментов и OEM-системы.
• Экономичная цена
• 0,5”– 4,0” диам. Доступные версии
• Регулировочные винты M6 x 0,25 (101,6 TPI)

Кинематические крепления для оптических зеркал серии E предлагают множество ценных функций, необходимых для приложений в области исследований и разработок, прототипирования и системной интеграции. Крепления предлагаются с 2 винтами для оптической регулировки и выравнивания наклона и наклона (±3,5°). Регулировочные винты M6 x 0,25 (101,6 TPI) обеспечивают плавное движение и могут вращаться вручную или шестигранным ключом (размер ключа 2 мм). Ручки регулировочных винтов являются съемными для создания более компактного форм-фактора. Крепления для кинематических оптических зеркал серии E имеют монтажные отверстия с раззенковкой, предназначенной для крепления крепежного оборудования M4 или 8-32, и внутреннюю резьбу M6 x 1,0 для повышения универсальности монтажа и прямой совместимости с метрическими монтажными стойками из нержавеющей стали и опорными стойками TECHSPEC®.
