Поставщик
|
Edmund Optics |
|
Артикул
|
17-309 |
|
Тип линз
|
асферические |
|
Особенности
|
прецизионные (высокой точности) |
|
Покрытие
|
без покрытия |
|
Форма
|
прямоугольные |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
390 - 2500 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
0.75 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
6.67 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
8.00 x 13.00 |
|
Substrate
|
N-SF6 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
10.02 ±0.10 |
|
Back Focal Length BFL (mm)
|
5.71 |
|
Numerical Aperture NA
|
0.66 |
|
Effective Focal Length EFL (mm)
|
11.25 @ 587.6nm |
|
Dimensions (mm)
|
10.00 x 15.00 |
Описание
Прямоугольная прецизионная асферическая линза отличается от круглых аналогов формой внешнего контура, что позволяет более плотно компоновать несколько линз в линейке или матричном модуле без потери полезной апертуры на стыках, при этом сама рабочая поверхность сохраняет сложный асферический профиль, корректирующий сферическую аберрацию при высокой числовой апертуре. Размер линзы составляет 10 на 15 мм, а числовая апертура 0,66 указывает на весьма сильную собирающую способность и короткое эффективное фокусное расстояние относительно габаритов элемента, что типично для задач плотной фокусировки излучения в компактных многоканальных системах. Отсутствие покрытия на данном экземпляре означает наличие френелевских потерь на отражение на обеих поверхностях, что приемлемо для макетирования, тестовых применений или последующего нанесения покрытия под конкретную длину волны конечного устройства.
Характеристики
- Тип: прямоугольная асферическая линза
- Размер: 10 x 15 мм
- Числовая апертура: 0,66
- Покрытие: отсутствует
- Форма: прямоугольный контур с асферическим профилем рабочей поверхности
Отрасли применения
Такие линзы применяются в многоканальных оптических модулях, линейках лазерных диодов и системах плотной упаковки оптических каналов, где прямоугольная форма позволяет минимизировать зазоры между соседними элементами. Их используют в оптоволоконных телекоммуникационных системах, в промышленных лазерных линейках и в фотонных интегральных модулях, где важна высокая числовая апертура при компактной прямоугольной компоновке.
Описание семейства продуктов
- Квадратные и прямоугольные размеры от 5 x 5 мм
- 0,25µm RMS асферическая погрешность фигуры
- Идеально подходит для интеграции в лазерные системы, чувствительные к космосу
- Скоро, свяжитесь с нами для получения дополнительных сведений

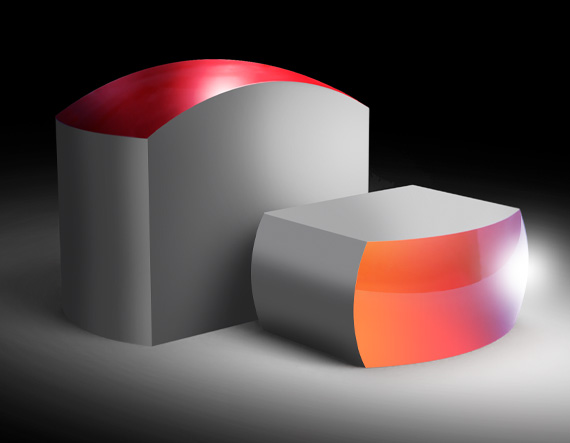

TECHSPEC® Прямоугольные высокоточные асферические линзы представляют собой усеченные версии наших высокоточных асферических линз TECHSPEC. Эти асферические линзы полируются на станках с ЧПУ для достижения среднеквадратичной погрешности асферической фигуры 0,25 мкм, а затем разрезаются на квадратные или прямоугольные размеры. Точная асферическая погрешность фигуры этих линз делает их выгодными для сложных систем визуализации или лазерных систем, требующих коррекции сферической аберрации. Прямоугольные высокоточные асферические линзы TECHSPEC с их компактными форм-факторами идеально подходят для интеграции в медицинские устройства, приборы для биологических наук и промышленные лазерные системы. Пожалуйста, свяжитесь с нами, если для вашего приложения требуется асферическая линза TECHSPEC, усеченная для соответствия определенным требованиям к размеру.
