Поставщик
|
Edmund Optics |
|
Артикул
|
45-723 |
|
Покрытие
|
Enhanced Aluminum (250-700nm) |
|
Толщина (мм)
|
2.00 |
|
Допуск по толщине (мм)
|
±0.25 |
|
Тип
|
Flat Mirror |
|
Типичный предел плотности энергии
|
0.5 J/cm2 @ 355nm, 10ns |
|
Диапазон длин волн (мкм)
|
0.25 - 0.7 |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Длина (мм)
|
10.00 |
|
Ширина (мм)
|
10.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Края
|
Ground, 0.75 mm Maximum Full Width Bevel |
|
Чистая апертура (%)
|
85.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Enhanced Aluminum (250-700nm) |
|
Спецификация покрытия
|
Ravg >89% @ 250 - 450nmRavg >85% @ 250 - 700nm |
|
Допуск на размер (мм)
|
±0.25 |
|
Размеры (мм)
|
10.0 x 10.0 |
|
Качество поверхности
|
60-40 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
BOROFLOAT® |
|
Плоскостность поверхности
|
λ/4 |
Описание
Зеркало с покрытием на первой поверхности размером 10 x 10 мм — компактный отражающий элемент, у которого отражающий слой нанесён непосредственно на переднюю грань подложки, а не на заднюю, как в бытовых зеркалах. Такая конструкция исключает вторичное отражение и двоение изображения, а также устраняет потери энергии пучка при прохождении через толщу стекла. Рабочий диапазон нанесённого покрытия охватывает 250-700 нм — от ультрафиолетовой области до границы ближнего инфракрасного участка спектра, что делает деталь пригодной для работы как с УФ-источниками, так и с видимым светом. Плоскостность поверхности заявлена на уровне λ/4, что обеспечивает умеренно высокую точность сохранения формы волнового фронта при отражении, достаточную для большинства измерительных и юстировочных задач, не относящихся к прецизионной интерферометрии высшего класса.
Характеристики
- Габаритный размер: 10 x 10 мм
- Тип: зеркало с покрытием первой поверхности
- Рабочий диапазон длин волн: 250-700 нм
- Плоскостность: λ/4
- Компактный формофактор для встраивания в малогабаритные узлы
- Минимизация потерь и паразитных отражений за счёт переднего расположения покрытия
Отрасли применения
Небольшой размер и широкий спектральный охват делают этот элемент удобным для использования в компактных оптических схемах: в лабораторных макетах, УФ-спектрометрах, флуоресцентных анализаторах, а также в системах позиционирования лучей и юстировочных приспособлениях. Подобные зеркала часто встраивают в оптические головки приборов контроля качества, в учебные и демонстрационные оптические установки, а также в малогабаритные модули для биомедицинской диагностики и аналитического приборостроения, где ограничено место для крупногабаритной оптики.

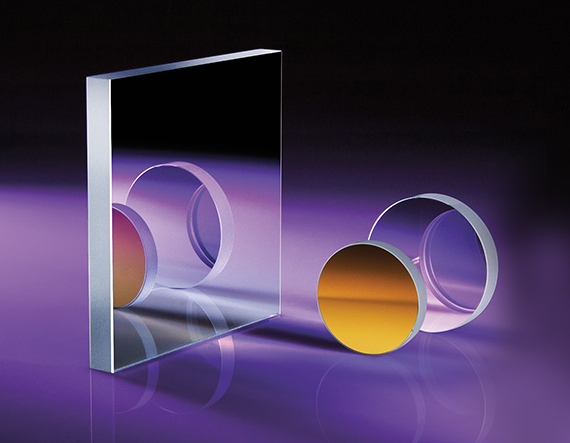

Описание семейства продуктов
- Доступны в широком диапазоне размеров и форм.
- Прецизионные металлические зеркальные покрытия
- Свяжитесь с нами, чтобы узнать о нестандартных размерах
Поверхностные зеркала TECHSPEC® λ/4 First идеально подходят для широкого спектра применений. Для удовлетворения конкретных потребностей применения эти зеркала предлагаются в самых разных формах, размерах и покрытиях. Благодаря нашим прецизионным металлическим покрытиям эти зеркала идеально подходят для широкополосных приложений.
