Поставщик
|
Edmund Optics |
|
Артикул
|
45-724 |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Толщина (мм)
|
2.00 |
|
Допуск по толщине (мм)
|
±0.25 |
|
Тип
|
Flat Mirror |
|
Типичный предел плотности энергии
|
0.8 J/cm2 @ 1064nm, 10ns |
|
Диапазон длин волн (мкм)
|
0.7 - 10 |
|
Диапазон длин волн (нм)
|
700 - 10000 |
|
Длина (мм)
|
10.00 |
|
Ширина (мм)
|
10.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Края
|
Ground, 0.75 mm Maximum Full Width Bevel |
|
Чистая апертура (%)
|
85.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Спецификация покрытия
|
Ravg >96% @ 700 - 2000nmRavg >96% @ 2000 - 10,000nm |
|
Допуск на размер (мм)
|
±0.25 |
|
Размеры (мм)
|
10.0 x 10.0 |
|
Качество поверхности
|
60-40 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
BOROFLOAT® |
|
Плоскостность поверхности
|
λ/4 |
Описание
Зеркало с покрытием на первой поверхности размером 10 на 10 мм рассчитано на отражение излучения в широком диапазоне от 700 до 10000 нм, то есть в ближней, средней и части дальней инфракрасной области спектра, при этом плоскостность поверхности выдержана на уровне λ/4, что соответствует стандартному техническому классу точности. Нанесение отражающего слоя непосредственно на переднюю грань подложки исключает паразитные вторичные отражения от задней поверхности, которые неизбежны у зеркал с покрытием сзади, и обеспечивает более чистый отражённый пучок при работе с инфракрасными источниками. Плоскостность λ/4 достаточна для большинства прикладных задач формирования и направления ИК-излучения, не требующих интерферометрической точности волнового фронта, характерной для более прецизионных зеркал той же линейки. Компактный размер элемента упрощает его встраивание в малогабаритные инфракрасные оптические сборки и держатели.
Характеристики
- Тип: зеркало с покрытием на первой поверхности
- Размер: 10 x 10 мм
- Спектральный диапазон покрытия: 700–10000 нм
- Плоскостность поверхности: λ/4
- Отсутствие вторичных отражений от задней грани
- Компактные габариты для миниатюрных оптических узлов
- Стандартный класс точности изготовления
- Пригодность для направления инфракрасного излучения
Отрасли применения
Такие зеркала применяются в компактных инфракрасных приборах, тепловизионных модулях и лабораторных стендах для работы с ИК-излучением средней точности. Их используют разработчики портативных ИК-приборов, производители аналитического оборудования и лаборатории, занимающиеся тестированием инфракрасных компонентов.

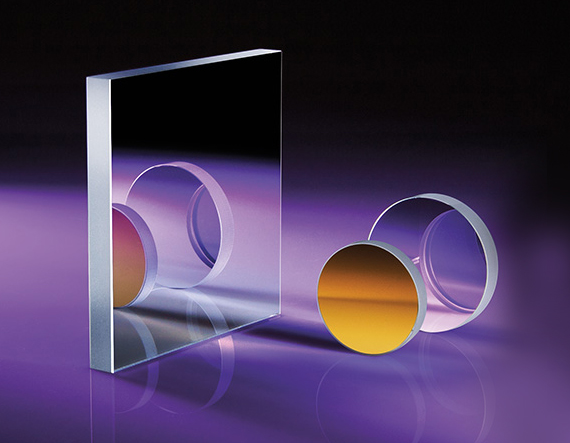

Описание семейства продуктов
- Доступны в широком диапазоне размеров и форм.
- Прецизионные металлические зеркальные покрытия
- Свяжитесь с нами, чтобы узнать о нестандартных размерах
Поверхностные зеркала TECHSPEC® λ/4 First идеально подходят для широкого спектра применений. Для удовлетворения конкретных потребностей применения эти зеркала предлагаются в самых разных формах, размерах и покрытиях. Благодаря нашим прецизионным металлическим покрытиям эти зеркала идеально подходят для широкополосных приложений.
