Поставщик
|
Edmund Optics |
|
Артикул
|
45-722 |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Толщина (мм)
|
2.00 |
|
Допуск по толщине (мм)
|
±0.25 |
|
Тип
|
Flat Mirror |
|
Типичный предел плотности энергии
|
0.2 J/cm2 @ 532nm, 10ns |
|
Диапазон длин волн (мкм)
|
0.45 - 0.65 |
|
Диапазон длин волн (нм)
|
450 - 650 |
|
Длина (мм)
|
10.00 |
|
Ширина (мм)
|
10.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Края
|
Ground, 0.75 mm Maximum Full Width Bevel |
|
Чистая апертура (%)
|
85.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Спецификация покрытия
|
Ravg >95% @ 450 - 650nm |
|
Допуск на размер (мм)
|
±0.25 |
|
Размеры (мм)
|
10.0 x 10.0 |
|
Качество поверхности
|
60-40 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
BOROFLOAT® |
|
Плоскостность поверхности
|
λ/4 |
Описание
Зеркало с покрытием на первой поверхности отличается от классического бытового зеркала тем, что отражающий слой нанесён непосредственно на переднюю, обращённую к падающему свету грань подложки, а не защищён слоем стекла сзади. Такая конструкция исключает вторичное отражение и двоение изображения, характерное для зеркал заднего покрытия, а также устраняет потери и искажения, вносимые прохождением света через толщу подложки. Рассматриваемое изделие имеет размер 10 x 10 мм — компактный квадратный формат, удобный для встраивания в малогабаритные оптические узлы. Покрытие оптимизировано под диапазон 450-650 нм, охватывающий сине-зелёно-красную область видимого спектра, а плоскостность отражающей поверхности выдержана на уровне λ/4, что обеспечивает достаточную точность сохранения формы волнового фронта отражённого пучка. В качестве подложки для таких зеркал обычно используется оптическое стекло или плавленый кварц, полированный до высокой степени гладкости перед нанесением диэлектрического или металлического слоя.
Характеристики
- Тип: зеркало с покрытием на первой поверхности
- Размер: 10 x 10 мм
- Рабочий спектральный диапазон покрытия: 450-650 нм
- Плоскостность: λ/4
- Поставщик: Edmund Optics
Отрасли применения
Такие зеркала применяются в лазерных резонаторах, интерферометрах, сканирующих системах и компактных оптических модулях, где критично отсутствие двойного отражения и минимальные потери энергии пучка. Малый размер делает деталь удобной для встраивания в миниатюрные приборы, включая портативные спектрометры и юстировочные узлы научного оборудования. Также такие зеркала встраивают в сканеры штрих-кодов и компактные датчики положения, где важна каждая доля светового потока.

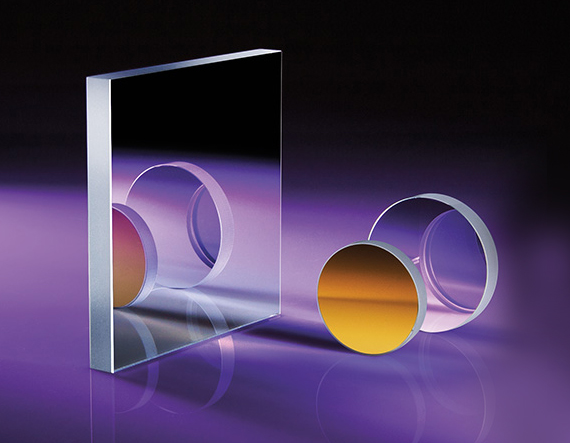

Описание семейства продуктов
- Доступны в широком диапазоне размеров и форм.
- Прецизионные металлические зеркальные покрытия
- Свяжитесь с нами, чтобы узнать о нестандартных размерах
Поверхностные зеркала TECHSPEC® λ/4 First идеально подходят для широкого спектра применений. Для удовлетворения конкретных потребностей применения эти зеркала предлагаются в самых разных формах, размерах и покрытиях. Благодаря нашим прецизионным металлическим покрытиям эти зеркала идеально подходят для широкополосных приложений.
