Зеркало с покрытием на первой поверхности, размер: 10 x 10 мм, покрытие для 450-650 нм, плоскостность: λ/20

Описание

Зеркало с покрытием на первой поверхности представляет собой отражающий оптический элемент, у которого отражающий слой нанесён непосредственно на переднюю, обращённую к падающему излучению грань подложки, в отличие от бытовых зеркал заднего покрытия, где отражающий слой расположен за слоем стекла. Такое исполнение исключает двойное преломление и вторичное отражение от передней нефункциональной грани, которое неизбежно возникает в зеркалах с задним покрытием и приводит к появлению паразитных двоящихся изображений (гостов) и снижению контраста. Малый размер квадратной подложки в сочетании с высокой плоскостностью λ/20 делает элемент пригодным для применений, требующих минимальных искажений отражённого волнового фронта при компактных габаритах. Покрытие, нанесённое на переднюю поверхность, оптимизировано под видимый диапазон 450–650 нм, обеспечивая высокий коэффициент отражения именно в этом спектральном интервале.

Характеристики

• Тип элемента: зеркало с покрытием на первой поверхности (front surface mirror)
• Размер: 10 x 10 мм
• Отражающее покрытие: рабочий диапазон 450–650 нм
• Плоскостность поверхности: λ/20

Отрасли применения

Зеркала с покрытием на первой поверхности применяются в прецизионных оптических системах, где недопустимо появление вторичных отражений и двоящихся изображений, характерных для зеркал заднего покрытия — в лазерных резонаторах, интерферометрах, сканирующих оптических системах и научном измерительном оборудовании. Малый компактный размер делает элемент удобным для встраивания в миниатюрные оптические головки, сканирующие зеркальные узлы гальванометрических приводов и компактные лазерные модули. Высокая плоскостность λ/20 обеспечивает минимальные искажения волнового фронта при отражении, что востребовано в голографии, прецизионной интерферометрии и системах формирования лазерных изображений, где качество отражённого пучка напрямую определяет точность конечного результата измерения или обработки.

Описание семейства продуктов

• Прецизионная подложка из плавленого кварца
• 20–10 качества поверхности
• Низкий коэффициент теплового расширения

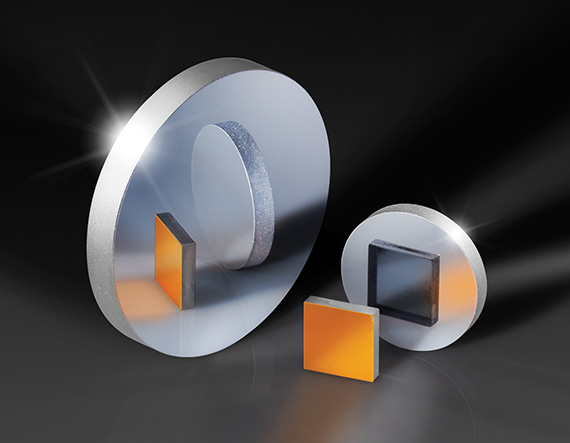

Поверхностные зеркала TECHSPEC® λ/20 First отполированы до лучших в отрасли характеристик точности поверхности и качества, чтобы свести к минимуму ошибку отраженного волнового фронта. Эти зеркала имеют прецизионную подложку из плавленого кварца с низким коэффициентом теплового расширения. Доступны несколько вариантов покрытия, что позволяет интегрировать эти зеркала в приложения, охватывающие видимый и инфракрасный спектры. Поверхностные зеркала TECHSPEC® λ/20 First идеально подходят для управления лучом и отражения и доступны в различных размерах, толщинах и вариантах покрытия.
