Поставщик
|
Edmund Optics |
|
Артикул
|
86-839 |
|
Тип линз
|
массивы микролинз |
|
Покрытие
|
без покрытия |
|
Форма
|
цилиндрические |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 191
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Допуск шага (мкм)
|
±0.25 |
|
Допуск на размер (мм)
|
±0.05 |
|
Шаг (мкм)
|
250.00 |
|
Угол расхождения (°)
|
±6 |
|
Тип
|
Lens Array |
|
Допуск по толщине (мм)
|
±0.05 |
|
Толщина (мм)
|
1.20 |
|
Размеры (мм)
|
10.0 x 10.0 |
|
Радиус R (мм)
|
0.711 |
|
Подложка
|
Fused Silica |
|
Эффективное фокусное расстояние EFL (мм)
|
1.60 |
|
Покрытие
|
Uncoated |
Описание

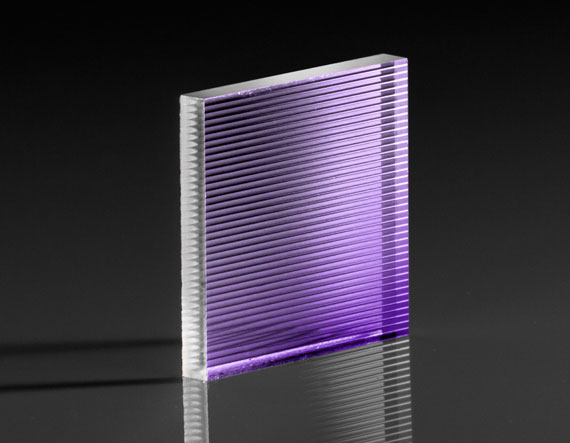

Массив цилиндрических микролинз 86-839 от Edmund Optics представляет собой оптический элемент размером 10 x 10 мм, состоящий из множества цилиндрических микролинз с шагом 250 мкм. Массив изготовлен из плавленого кварца (Corning 7980) и не имеет покрытия, что обеспечивает широкополосную прозрачность от 200 до 2200 нм. Эффективное фокусное расстояние составляет 1,60 мм, радиус кривизны — 0,711 мм, толщина — 1,20 мм. Угол расходимости — ±6°. Массив предназначен для гомогенизации различных источников света, включая лазеры и мощные светодиоды. В отличие от квадратных микролинзовых массивов, создающих точечные паттерны, цилиндрические массивы формируют негауссовы линейные паттерны, что делает их идеальными для сварки, сверления и лазерной абляции в УФ-ИК диапазоне. Также могут использоваться в качестве коллиматоров быстрой оси.
Характеристики
- Тип: цилиндрический микролинзовый массив
- Размер: 10 x 10 мм (±0,05 мм)
- Шаг: 250 мкм (±0,25 мкм)
- Эффективное фокусное расстояние: 1,60 мм
- Радиус кривизны: 0,711 мм
- Толщина: 1,20 мм (±0,05 мм)
- Угол расходимости: ±6°
- Материал: плавленый кварц (Corning 7980)
- Без покрытия
- Спектральный диапазон: 200–2200 нм
- Тип массива: односторонний
Отрасли применения
Массив микролинз 86-839 используется для гомогенизации лазерных пучков и светодиодных источников в системах лазерной обработки, включая сварку, сверление и абляцию. В научных исследованиях применяется для формирования равномерных пучков и в системах визуализации. В промышленности востребован в литографии, системах контроля и осветительных установках. Благодаря широкому спектральному диапазону массив может использоваться в УФ, видимом и ИК диапазонах.
Описание семейства продуктов
- Создание негауссовых шаблонов линий
- Идеально подходит для легкой гомогенизации.
- Отличная производительность в диапазоне длин волн от 193 нм до 2,5 мкм.
Цилиндрические массивы микролинз используются для гомогенизации различных источников света, включая лазеры или мощные светодиоды. В отличие от квадратных микролинзовых матриц, которые создают точечные узоры, цилиндрические микролинзовые матрицы дают негауссовые линейные узоры и идеально подходят для сварки, сверления или лазерной абляции в диапазоне от УФ до ИК. Кроме того, эти линзы можно использовать в качестве коллиматоров с быстрой осью.
