Поставщик
|
Edmund Optics |
|
Артикул
|
17-308 |
|
Тип линз
|
асферические |
|
Особенности
|
прецизионные (высокой точности) |
|
Покрытие
|
без покрытия |
|
Форма
|
прямоугольные |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
390 - 2500 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
1.50 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
7.57 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
9.00 x 9.00 |
|
Substrate
|
N-SF6 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
8.62 ±0.10 |
|
Back Focal Length BFL (mm)
|
10.22 |
|
Numerical Aperture NA
|
0.33 |
|
Effective Focal Length EFL (mm)
|
15.00 @ 587.6nm |
|
Dimensions (mm)
|
10.00 x 10.00 |
Описание

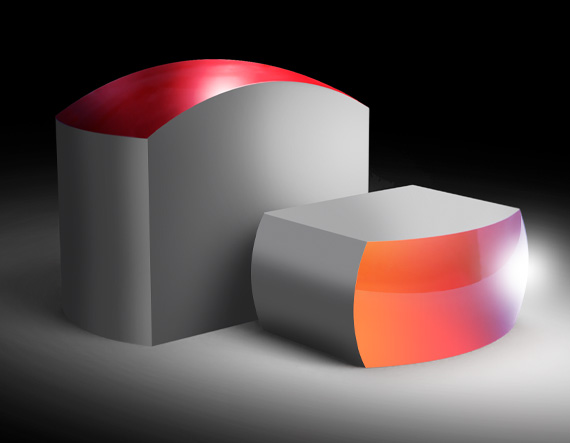

Прямоугольная прецизионная асферическая линза отличается от круглых аналогов формой внешнего контура, что позволяет более плотно компоновать несколько таких элементов в матрицах или линейках без потери полезной апертуры, характерной для круглых линз при прямоугольной укладке. Асферический профиль рабочей поверхности рассчитан таким образом, чтобы устранить сферическую аберрацию и добиться дифракционно ограниченного качества фокусировки даже при относительно большой числовой апертуре — в данном случае числовая апертура составляет 0.33, что говорит о достаточно высокой светосиле и способности собирать излучение в широком угловом диапазоне. Размер линзы 10 на 10 мм и отсутствие покрытия делают элемент универсальной заготовкой, подходящей для последующей интеграции в системы, где важна именно точность формы поверхности, а не спектральные характеристики антибликового покрытия.
Характеристики
- Тип: прецизионная асферическая линза
- Форма: прямоугольная
- Размер: 10 x 10 мм
- Числовая апертура: 0.33
- Исполнение: без покрытия
- Скорректированная сферическая аберрация
Отрасли применения
Прямоугольные асферические линзы применяются в матричных осветительных системах, линейках лазерных диодов, оптических системах считывания и системах формирования изображения с плотной компоновкой элементов. Их используют в полупроводниковом оборудовании, лазерной технике и высокоточном приборостроении, где важна максимальная плотность заполнения оптической апертуры.
Описание семейства продуктов
- Квадратные и прямоугольные размеры от 5 x 5 мм
- 0,25µm RMS асферическая погрешность фигуры
- Идеально подходит для интеграции в лазерные системы, чувствительные к космосу
- Скоро, свяжитесь с нами для получения дополнительных сведений
TECHSPEC® Прямоугольные высокоточные асферические линзы представляют собой усеченные версии наших высокоточных асферических линз TECHSPEC. Эти асферические линзы полируются на станках с ЧПУ для достижения среднеквадратичной погрешности асферической фигуры 0,25 мкм, а затем разрезаются на квадратные или прямоугольные размеры. Точная асферическая погрешность фигуры этих линз делает их выгодными для сложных систем визуализации или лазерных систем, требующих коррекции сферической аберрации. Прямоугольные высокоточные асферические линзы TECHSPEC с их компактными форм-факторами идеально подходят для интеграции в медицинские устройства, приборы для биологических наук и промышленные лазерные системы. Пожалуйста, свяжитесь с нами, если для вашего приложения требуется асферическая линза TECHSPEC, усеченная для соответствия определенным требованиям к размеру.
