Поставщик
|
Edmund Optics |
|
Артикул
|
43-985 |
|
Тип линз
|
асферические, конденсорные |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
10.5 мм |
|
Центрирование (угл. Мин.)
|
≤30 |
|
Скос
|
Protective bevel as needed |
|
f / #
|
0.9 |
|
Диаметр асферы (мм)
|
10.5 |
|
Рабочая температура (° C)
|
300.00 |
|
Радиус R2 (мм)
|
Plano |
|
Форма задней поверхности
|
Plano |
|
Диапазон длин волн (нм)
|
350 - 2500 |
|
Сопряженное расстояние
|
Infinite |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
Толщина кромки ET (мм)
|
1.1 |
|
Качество поверхности
|
80-50 (Typical) |
|
Чистая апертура CA (мм)
|
9.8 |
|
Подложка
|
N-F2 |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
3.80 ±0.2 |
|
Допуск фокусного расстояния (%)
|
±7 |
|
Заднее фокусное расстояние BFL (мм)
|
8.10 |
|
Числовая апертура NA
|
0.56 |
|
Эффективное фокусное расстояние EFL (мм)
|
9.45 |
|
Диаметр (мм)
|
10.50 +0.00/-0.15 |
Описание

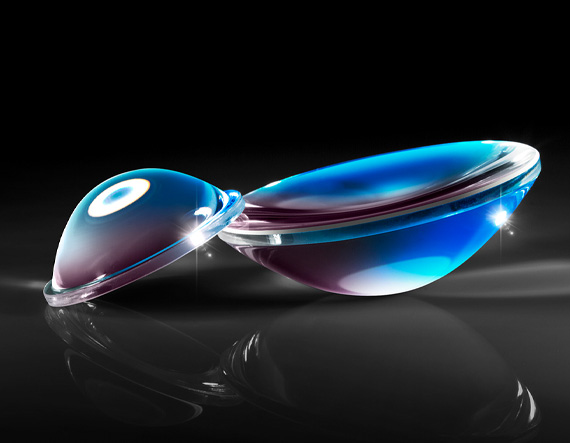

Асферическая конденсорная линза диаметром 10,5 мм и фокусным расстоянием 9,45 мм без просветляющего покрытия отличается от классических сферических линз тем, что кривизна её рабочей поверхности рассчитана по несферическому профилю, изменяющемуся от центра к краю таким образом, чтобы полностью или почти полностью устранить сферическую аберрацию в пределах рабочей апертуры. Малое фокусное расстояние относительно диаметра говорит о высокой числовой апертуре, характерной именно для конденсорной оптики, задача которой — эффективно собрать и сконцентрировать излучение от источника света на малой площади или, наоборот, равномерно осветить объект широким сходящимся пучком. Использование одной асферической поверхности вместо нескольких сферических линз позволяет достичь требуемой коррекции аберраций при меньшем количестве оптических элементов, что упрощает механическую конструкцию узла и снижает потери на френелевских границах. Отсутствие просветляющего покрытия обычно означает, что линза либо предназначена для предварительного макетирования схемы, либо рассчитана на диапазон, для которого стандартное просветление не требуется или подбирается заказчиком отдельно.
Характеристики
- Тип: асферическая конденсорная линза
- Диаметр: 10,5 мм
- Фокусное расстояние: 9,45 мм
- Покрытие: отсутствует
- Числовая апертура: высокая (за счёт малого фокусного расстояния)
- Поставщик: Edmund Optics
Отрасли применения
Асферические конденсорные линзы применяются в осветительных системах микроскопов, проекторов и эндоскопов, где необходимо собрать максимум света от источника с минимальными искажениями. Их используют при вводе излучения светодиодов и ламп в оптические волокна, в системах структурированного освещения для машинного зрения, а также в лабораторной оптике при построении компактных осветительных модулей, где важна высокая эффективность светосбора при небольших габаритах.
Описание семейства продуктов
- Формованные линзы для подсветки
- Асферический или сферический дизайн
- Высокая числовая апертура
Конденсорные линзы представляют собой литые линзы, предназначенные для освещения. Обладая большой апертурой и коротким фокусным расстоянием, конденсорные линзы обычно используются в приложениях с излучателем-детектором, проекционных приложениях или в приложениях конденсационного освещения, таких как освещение Келера. Асферические конденсорные линзы отлиты на асферической поверхности и отшлифованы и отполированы на противоположной стороне, что обеспечивает превосходные характеристики. Конденсорные линзы Plano-Convex (PCX) отлиты на обеих поверхностях, что обеспечивает отличное соотношение цены и качества.
