Линза Френеля, диаметр: 10.4", фокусное расстояние: 19.5"

Описание

Линза Френеля 43-017 от Edmund Optics представляет собой плоскую линзу большого диаметра 10,4 дюйма (264 мм) с фокусным расстоянием 19,5 дюйма (495 мм). Благодаря ступенчатой поверхности, состоящей из множества концентрических призматических колец, линза имитирует преломляющую силу обычной линзы, но при значительно меньшей толщине и массе. Это делает её идеальной для приложений, где критичны вес и компактность, а не идеальное качество изображения. Линза изготовлена из прозрачного акрила или поликарбоната методом прецизионного литья, что обеспечивает высокую точность профиля канавок. Пропускание в видимом диапазоне обычно превышает 90%. Линза предназначена для фокусировки или коллимации света в осветительных системах, солнечных концентраторах, проекторах и устройствах машинного зрения. Большой диаметр позволяет собирать свет с обширной площади, а малое фокусное расстояние относительно диаметра (f/1.9) обеспечивает высокую светосилу. Линза поставляется без оправы и может быть закреплена в рамке или вырезана под нужную форму. Её плоскостная структура упрощает монтаж и снижает стоимость по сравнению с эквивалентной стеклянной линзой.

Характеристики

• Тип: линза Френеля
• Диаметр: 10,4 дюйма (264 мм)
• Фокусное расстояние: 19,5 дюйма (495 мм)
• Относительное отверстие: f/1.9
• Материал: акрил или поликарбонат
• Малый вес
• Компактная плоская конструкция
• Пропускание >90%
• Поставляется без оправы

Отрасли применения

Линза Френеля 43-017 используется в качестве конденсора в крупногабаритных проекционных системах, солнечных концентраторах для выработки электроэнергии или тепла, а также в осветительных приборах, где требуется собрать свет с большой площади и направить его в заданном направлении. В системах машинного зрения она может служить для равномерной подсветки больших объектов или фокусировки излучения на детектор. Благодаря большому диаметру линза применяется в светофорах, маяках и сигнальных устройствах, где важна видимость на большом расстоянии. В научных исследованиях она используется в экспериментах по оптике для демонстрации принципов фокусировки и в системах сбора света в телескопах. Промышленные применения включают датчики движения, солнечные панели с концентраторами и устройства для контроля заполнения ёмкостей.

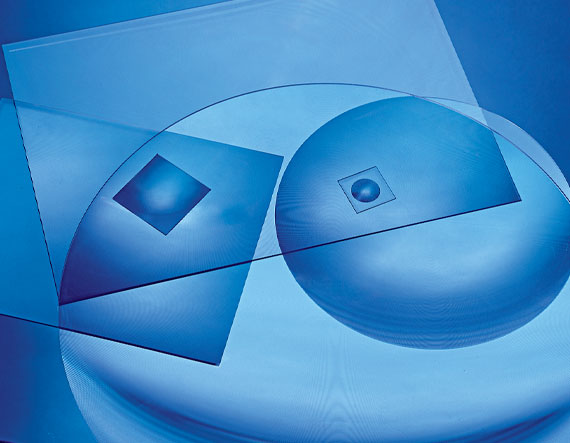

Описание семейства продуктов

• Положительное фокусное расстояние
• Квадратные и прямоугольные варианты
• Идеально подходит для приложений, собирающих свет.

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
