Поставщик
|
Edmund Optics |
|
Артикул
|
32-596 |
|
Тип линз
|
линзы френеля |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
5-50 мм |
|
Диаметр
|
264 мм (10.4") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 1100 |
|
Тип
|
Fresnel Lens |
|
Пропускание (%)
|
92 (from 400-1100nm) |
|
Рабочая температура (° C)
|
80 (Maximum) |
|
Индекс преломления nd
|
1.49 |
|
Допуск по толщине (%)
|
±40 |
|
Покрытие
|
Uncoated |
|
Подложка
|
Acrylic |
|
Плотность штрихов (штрих / дюйм)
|
120.00 |
|
Толщина центра CT (дюймы)
|
0.06 |
|
Эффективное фокусное расстояние EFL (дюймы)
|
12.50 |
|
Эффективное фокусное расстояние EFL (мм)
|
317.50 |
|
Эффективный диаметр (дюймы)
|
10.0 |
|
Диаметр (дюймы)
|
10.4 |
|
Диаметр (мм)
|
264.16 |
|
Допуск размеров (дюймы)
|
±0.05 |
Описание
Линза Френеля 32-596 представляет собой крупноразмерный конденсирующий элемент из тонкого пластикового материала с диаметром 10.4 дюйма и фокусным расстоянием 12.5 дюйма, предназначенный для эффективного сбора и концентрирования светового потока. Благодаря конструкции Френеля линза обеспечивает очень малый вес и компактную толщину при большой апертуре, что делает её идеальной для солнечных концентрационных систем, образовательных демонстраций и устройств, требующих мощного светового потока в ограниченном объёме. Применение без интегрированных антиотражательных покрытий следует рассматривать как часть компромисса между стоимостью и эффективностью в условиях общего освещения и неидеальной оптики.
Характеристики
- Диаметр: 10.4 дюйма (264.16 мм)
- Фокусное расстояние: 12.5 дюйма (317.5 мм)
- Тип: линза Френеля, круглая конденсирующая
- Материал: пластик (легкая и тонкая конструкция)
- Цель применения: сбор света и концентрация для световых источников и анализаторов
- Покрытие: не указано интегрированное покрытие (без BBAR)
- Целесообразность использования без дополнительных опорных элементов требует надёжной фиксации в сборке
Отрасли применения
- Сбор и концентрирование света в солнечных concentrator‑системах и экспериментах по освещению
- Установка и демонстрация энергетических и световых потоков в образовательных и исследовательских стендах
- Системы о光и и освещения, где требуется крупная апертура и компактный форм‑фактор
- Оптические эксперименты и макро‑оптика, где важна большая площадь захвата и минимальная толщина элемента
Описание семейства продуктов
- Положительное фокусное расстояние
- Квадратные и прямоугольные варианты
- Идеально подходит для приложений, собирающих свет.

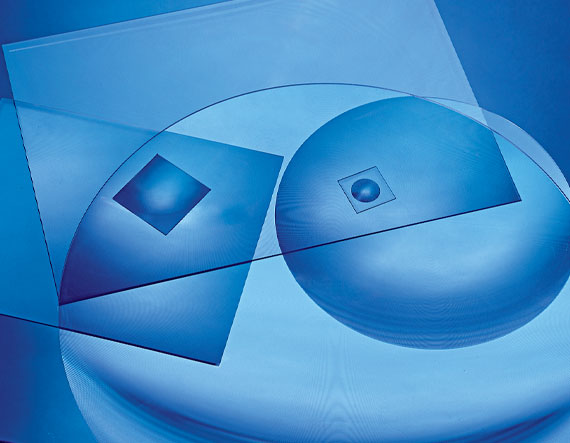

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.
Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
