Поставщик
|
Edmund Optics |
|
Артикул
|
37-955 |
|
Перемещение
|
1" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
5 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
10 |
|
Вес (фунты)
|
0.5 |
|
Грузоподъемность, нормальная (фунты)
|
25 |
|
Точность прямой линии (дюймы)
|
0.00008/inch of travel |
|
Примечание
|
Solid Top |
|
Градация (дюймы)
|
0.001 |
|
Перемещение (дюймы)
|
1 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
English Micrometer |
|
Высота (мм)
|
19.1 |
|
Высота (дюймы)
|
0.75 |
|
Размер платформы (мм)
|
44.4 x 44.4 |
|
Размер платформы (дюймы)
|
1.75 x 1.75 |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

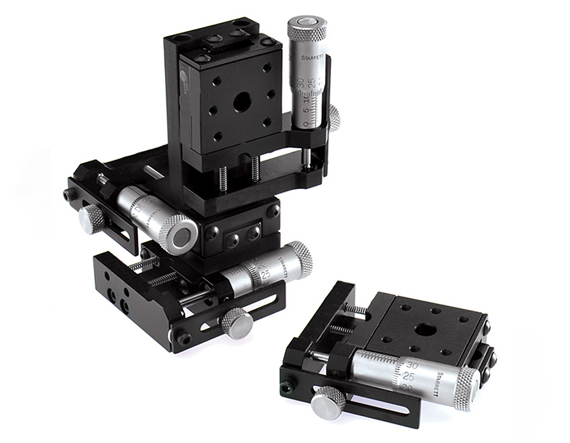

Эта система позиционирования на шариковых подшипниках разработана для точной ручной регулировки в установках, где важны компактность, плавность хода и удобный доступ к органу управления с боковой стороны. Перемещение 1 дюйм делает модель универсальной для большинства задач юстировки, когда требуется не только тонкая доводка, но и достаточный рабочий ход для перенастройки элемента в пределах одной монтажной зоны. Шариковые подшипники способствуют стабильному перемещению и снижают ощущение рывков при работе с чувствительными узлами.
Наличие дюймового микрометра особенно удобно для оборудования, построенного по дюймовой размерной системе, а боковое расположение винта облегчает эксплуатацию в случаях, когда торцевая часть ограничена соседними модулями, кабелями, кронштейнами или корпусными элементами. Сплошной верх обеспечивает непрерывную опорную поверхность и подходит для монтажа деталей, которым нужна полная площадь контакта, включая небольшие платформы, пластины, основания датчиков, легкие камеры и различные технологические держатели.
Размер платформы 1,75 x 1,75 мм делает изделие удобным для компактных сборок, оптических макетов и настольных измерительных схем, где каждый миллиметр монтажного пространства имеет значение. Модель хорошо подходит для последовательной юстировки компонентов в лабораторной оптике, для выставления датчиков относительно объекта контроля, для тонкой настройки положения образца под объективом или для интеграции в многоосевые механизмы ручного перемещения. За счет сочетания умеренного хода, бокового управления и сплошной платформы система помогает организовать точную и понятную оператору настройку.
Характеристики
- Тип изделия: линейная система позиционирования на шариковых подшипниках
- Стандарт исполнения: дюймовый
- Диапазон перемещения: 1 дюйм
- Узел настройки: дюймовый микрометр
- Расположение винта: сбоку
- Конфигурация рабочей поверхности: сплошной верх
- Размер платформы: 1,75 x 1,75 мм
Отрасли применения
- Оптические столы и юстировочные узлы
- Микроскопия и работа с образцами
- Приборостроение и сенсорные системы
- Испытательное оборудование и лабораторные стенды
- Компактные автоматизированные модули
- Сборка и настройка малогабаритной оснастки
