Поставщик
|
Edmund Optics |
|
Артикул
|
59-203 |
|
Покрытие
|
First Surface Reflective Chromium |
|
Тип мишени
|
с разрешающей способностью, USAF |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Float Glass |
|
Покрытие
|
First Surface Reflective Chromium |
|
Плоскостность поверхности
|
2&lambda |
|
Допуск ширины линии (мм)
|
±0.0005 |
|
Параллельность (дюймы)
|
<0.0005 per inch |
|
Толщина (мм)
|
1.50 |
|
Качество поверхности
|
20-10 |
|
Разрешение
|
Minimum: Group 2 Element 1 Maximum: Group 7 Element 6 |
Описание

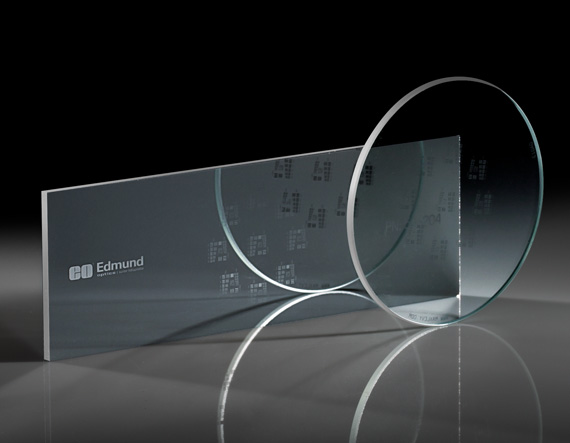

Тест-объект с 9 шаблонами USAF, расположенными по кругу, тёмные элементы на прозрачном фоне, формат 1"×3" — это специализированная мишень для комплексного определения разрешающей способности оптической системы. Стандарт USAF 1951 (US Air Force 1951 resolution test chart) является международно принятым эталоном для измерения разрешения и используется при аттестации объективов, камер и оптических систем.
Наличие 9 шаблонов USAF, разнесённых по кругу относительно центра, позволяет одновременно оценить разрешение в центре поля зрения и на периферии, а также выявить анизотропию разрешения (разницу между горизонтальным и вертикальным). Это существенно информативнее, чем одиночная центральная мишень: сразу видно, как изменяется качество изображения от центра к краям поля и нет ли астигматизма.
Исполнение «тёмные на прозрачном» (позитивный вариант) предназначено для систем с проходящим освещением — типичного режима при работе с микроскопами и при тестировании объективов на просвет. Стандартный формат 1"×3" совместим с большинством микроскопных столиков и держателей для предметных стёкол.
Тест-объект 59-203 применяется при приёмочных испытаниях объективов, калибровке систем машинного зрения и микроскопов, при настройке фокуса и диафрагмы, а также для выявления аберраций и неравномерности разрешения по полю в любой оптической системе, рассчитанной на работу с тест-слайдами стандарта USAF.
Характеристики
- Бренд: Edmund Optics
- Артикул: 59-203
- Тест-объект: 9 USAF шаблонов по кругу
- темные на прозрачном фоне
- размер: 1"x3"
Отрасли применения
- Калибровка и верификация систем машинного зрения
- Измерение разрешающей способности объективов и камер
- Оценка дисторсии, фокуса и аберраций
- Настройка микроскопов и инспекционных систем
- Контроль качества оптических компонентов
