Поставщик
|
Edmund Optics |
|
Артикул
|
59-204 |
|
Покрытие
|
First Surface Reflective Chromium |
|
Тип мишени
|
с разрешающей способностью, USAF |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Float Glass |
|
Покрытие
|
First Surface Reflective Chromium |
|
Плоскостность поверхности
|
2&lambda |
|
Допуск ширины линии (мм)
|
±0.0005 |
|
Параллельность (дюймы)
|
<0.0005 per inch |
|
Толщина (мм)
|
1.50 |
|
Качество поверхности
|
20-10 |
|
Разрешение
|
Minimum: Group 2 Element 1 Maximum: Group 7 Element 6 |
Описание

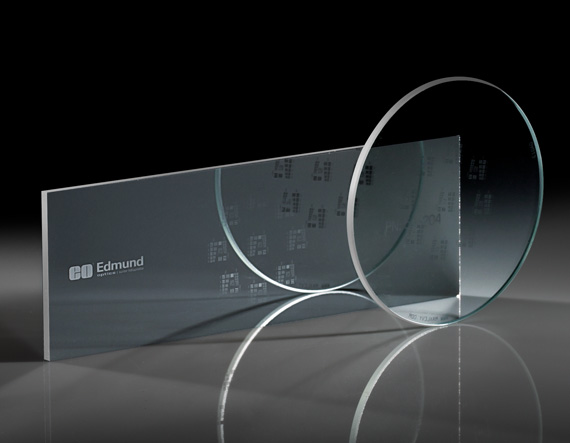

Тест-объект с 9 шаблонами USAF по кругу, светлые на тёмном фоне, формат 1"×3" — инвертированная версия мишени 59-203. Инверсия контраста (прозрачные штрихи на хромовом фоне) меняет характер кривой MTF при измерении и оказывается предпочтительной для систем с отражённым освещением или когда алгоритм обработки изображения ориентирован на светлые объекты.
Разница между позитивными (тёмные штрихи) и негативными (светлые штрихи) вариантами USAF-мишеней имеет практическое значение: из-за эффекта ореолов (halo) и взаимного влияния импульсных откликов соседних штрихов результаты измерения MTF для двух версий могут немного различаться. Для строгой аттестации оптической системы рекомендуется проводить измерения на обоих вариантах и сравнивать результаты.
Расположение 9 шаблонов USAF по кругу на мишени формата 1"×3" обеспечивает полное пространственное покрытие поля зрения — от центра до углов. Это позволяет за одно измерение получить карту разрешения по всему полю и выявить, в каких зонах оптическая система работает хуже всего: как правило, это углы поля, где наибольшие аберрации.
Тест-объект 59-204 применяется при оценке разрешения объективов в режиме отражённого освещения, при тестировании систем машинного зрения с тёмнопольным осветителем, а также при верификации алгоритмов измерения MTF, реализованных для анализа мишеней с инвертированным контрастом.
Характеристики
- Бренд: Edmund Optics
- Артикул: 59-204
- Тест-объект: 9 USAF шаблонов по кругу
- светлые на темном фоне
- размер: 1"x3"
Отрасли применения
- Калибровка и верификация систем машинного зрения
- Измерение разрешающей способности объективов и камер
- Оценка дисторсии, фокуса и аберраций
- Настройка микроскопов и инспекционных систем
- Контроль качества оптических компонентов
